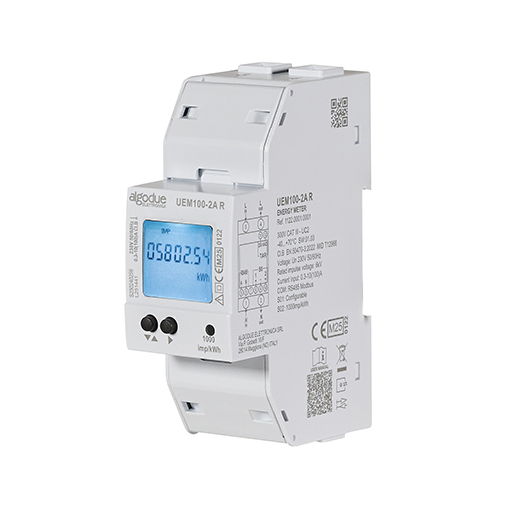

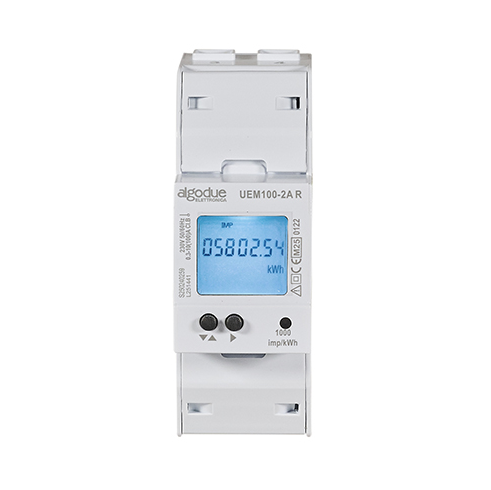

Contatore di energia elettrica monofase UEM100-2
UEM100-2 è un contatore di energia monofase di nuova generazione, progettato per garantire prestazioni elevate e certificato per il funzionamento a temperature fino a 70 °C.
Il formato compatto da 2 moduli DIN consente un’installazione semplice anche in quadri elettrici con spazio ridotto, assicurando al tempo stesso un’elevata precisione di misura e prestazioni affidabili anche in presenza di carichi elevati.
Il dispositivo supporta il collegamento diretto fino a 100 A ed è dotato di interfaccia di comunicazione RS485 Modbus RTU, per una facile integrazione con sistemi di monitoraggio e supervisione.
La misura bidirezionale è conforme alla normativa MID Classe B (EN 50470-3), rendendolo idoneo per applicazioni di fatturazione e contabilizzazione certificata dell’energia.
L’energia misurata e i principali parametri elettrici sono visualizzabili sia sul display LCD retroilluminato sia tramite l’interfaccia RS485.
L’UEM100-2 è inoltre equipaggiato con due uscite impulsive S0 (una configurabile e una fissa), supporta la gestione di fino a quattro fasce tariffarie, integra un LED metrologico per una rapida verifica delle misure e dispone di morsetti sigillabili per garantire una maggiore protezione del dispositivo.
È inoltre disponibile un software opzionale dedicato alla configurazione e alla gestione del contatore.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | – Autoalimentato, tensione derivata dal circuito di misura – Range: tensione nominale ±20% |
| Tensione e frequenza | Valore nominale: 230 V 50/60 Hz |
| Corrente | – Corrente di avviamento (Ist): 0,04 mA – Corrente massima (Imax): 100 A |
| Precisione | – Classe B per energia attiva secondo EN 50470-3 – Classe 2 per energia reattiva secondo EN 62053-23 |
| Comunicazione | RS485 Modbus RTU – Velocità di trasmissione configurabile: 2,4 – 38,4 kbps |
| Uscita S0 | Due uscite optoisolate passive conformi alla norma IEC 62053-31: – S01: completamente programmabile tramite display o protocollo, con peso impulso selezionabile (0,001 / 0,01 / 0,1 / 1 En/imp) – S02: uscita impulsiva fissa: 1000 imp/kWh |
| Gestione tariffe | Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione |
| Condizioni ambientali | – Temperatura di esercizio: -40°C +70°C – Temperatura di stoccaggio: -40°C +75°C – Grado di protezione: IP51 (frontalini) / IP20 (morsetti) |
