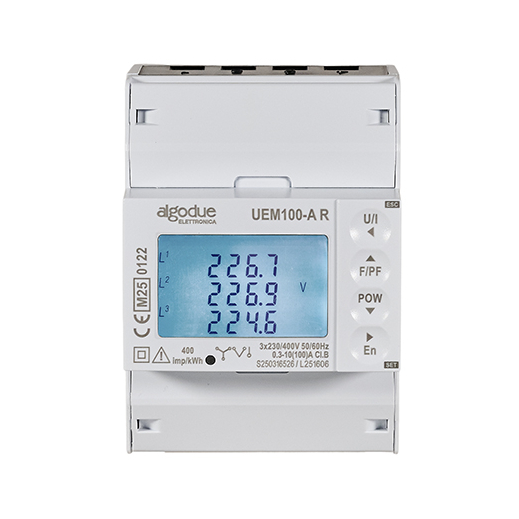

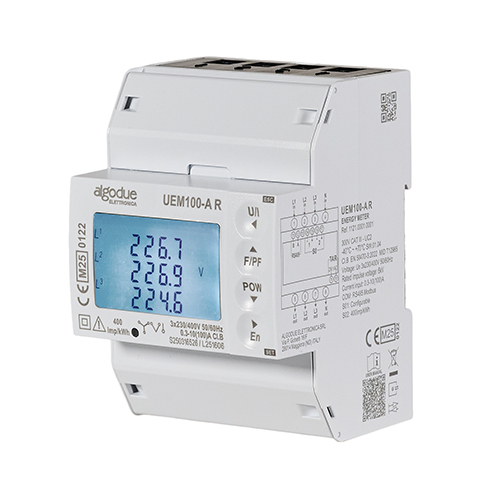

Contatore di energia elettrica trifase UEM100
UEM100 è un contatore di energia trifase di nuova generazione, progettato per offrire prestazioni elevate e certificato per il funzionamento a temperature fino a 70 °C.
Il formato da 4 moduli DIN assicura un’installazione pratica e prestazioni affidabili anche in presenza di carichi elevati, garantendo un’elevata precisione di misura. Il dispositivo supporta il collegamento diretto fino a 100 A per fase ed è disponibile con interfaccia di comunicazione RS485 Modbus RTU oppure M-Bus.
La misura bidirezionale è conforme alla normativa MID Classe B (EN 50470-3), rendendo il contatore idoneo per applicazioni di fatturazione e contabilizzazione certificata dell’energia.
L’UEM100 rileva i principali parametri elettrici, consultabili tramite la porta di comunicazione integrata, ed è compatibile con reti a 2, 3 e 4 fili, assicurando misure precise anche in presenza di carichi squilibrati.
Il dispositivo integra inoltre due uscite impulsive S0 (una configurabile e una fissa), supporta la gestione di fino a quattro fasce tariffarie, dispone di un LED metrologico per una rapida verifica delle misure e di morsetti sigillabili per garantire una maggiore protezione contro eventuali manomissioni.
È inoltre disponibile un software opzionale dedicato alla configurazione e alla gestione del contatore.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | – Autoalimentato, tensione derivata dal circuito di misura – Range: tensione nominale ±20% |
| Modalità di cablaggio | – Trifase, 4 fili (3 correnti) – Trifase, 3 fili (2 correnti) – Monofase, 2 fili (1 corrente) |
| Tensione e frequenza | Valore nominale: 3×230/400 V 50/60 Hz |
| Corrente | – Corrente di avviamento (Ist): 0,04 mA – Corrente massima (Imax): 100 A |
| Precisione | – Classe B per energia attiva secondo EN 50470-3 – Classe 2 per energia reattiva secondo EN 62053-23 |
| Comunicazione | RS485 Modbus RTU – Velocità di trasmissione configurabile: 2,4 – 38,4 kbps M-Bus – Velocità di trasmissione configurabile: 600 – 9,6 kbps |
| Uscita S0 | Due uscite optoisolate passive conformi alla norma IEC 62053-31: – S01: completamente programmabile tramite display o protocollo, con peso impulso selezionabile (0,01 / 0,1 / 10 / 100 En/imp) – S02: uscita impulsiva fissa: 400 imp/kWh |
| Gestione tariffe | Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione |
| Condizioni ambientali | – Temperatura di esercizio: -40°C +70°C – Temperatura di stoccaggio: -40°C +75°C – Grado di protezione: IP51 (frontalino) / IP20 (morsetti) |
