Contatore UEM2L / UEM4L

Contatore di energia multicanale UEM2L / UEM4L

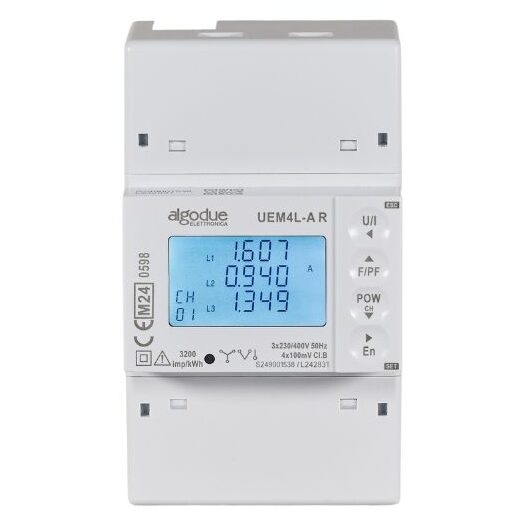

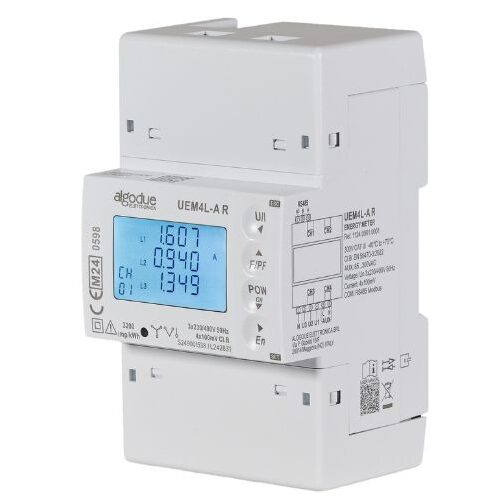

UEM2L-A R e UEM4L-A R sono contatori di energia multi-circuito ad alte prestazioni, progettati per garantire misure affidabili e certificati per il funzionamento a temperature fino a 70 °C.

Grazie al formato compatto da 4 moduli DIN, consentono la misurazione simultanea di due o quattro carichi trifase indipendenti, offrendo una soluzione efficiente per il monitoraggio energetico di impianti complessi. Il dispositivo dispone di certificazione MID, risultando idoneo anche per applicazioni di fatturazione e contabilizzazione certificata dell’energia.

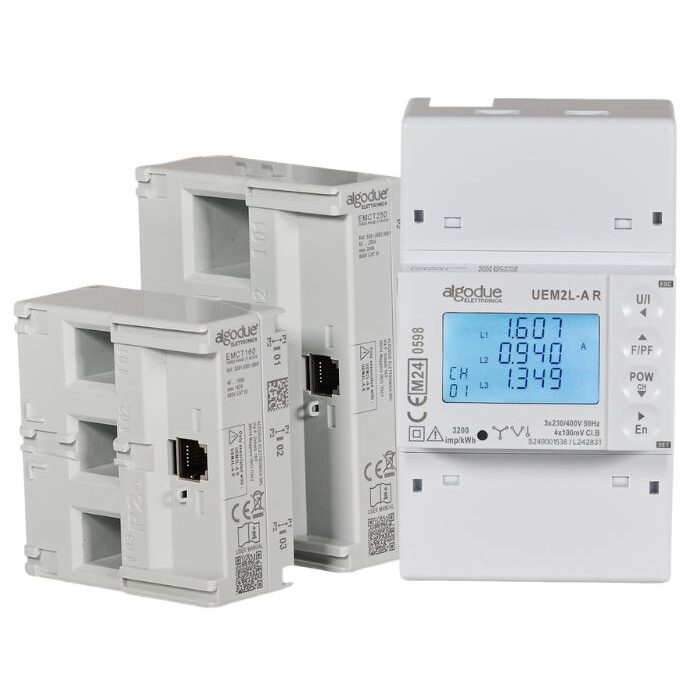

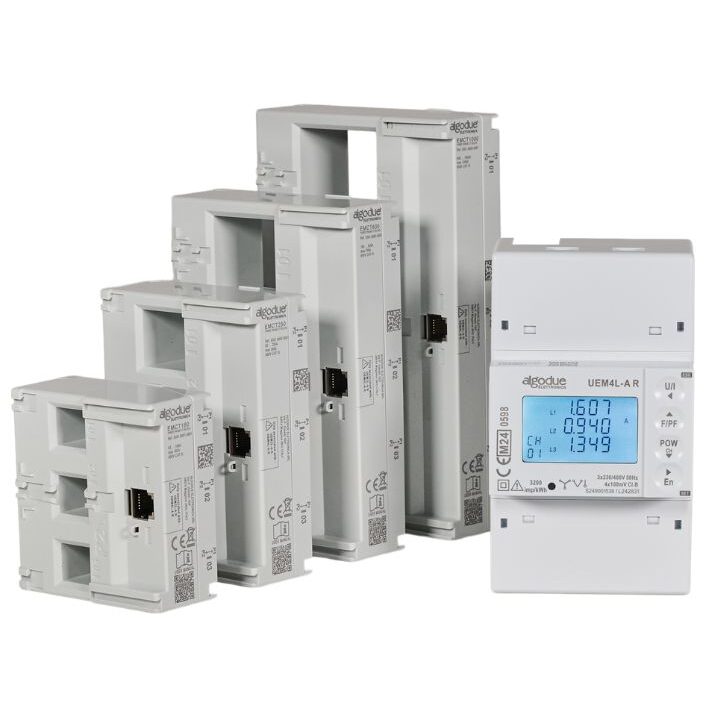

La misura dell’energia attiva è conforme alla classe B secondo EN 50470-3 (MID). Gli strumenti sono progettati per funzionare in abbinamento ai blocchi TA trifase della serie EMCT, disponibili con quattro range di corrente: 160 A, 250 A, 630 A e 1000 A.

Il collegamento tra i blocchi TA e il contatore avviene tramite cavo di segnale RJ12, mentre la porta COM integrata consente la gestione e il monitoraggio remoto del dispositivo attraverso linea RS485.

È inoltre disponibile un’applicazione dedicata per la gestione remota del contatore, permettendo un controllo semplice e centralizzato delle misure energetiche.

Documenti scaricabili

Specifiche tecniche

Alimentazione	– Autoalimentato, tensione derivata dal circuito di misura – Range: tensione nominale ±20%
Modalità di cablaggio	– Trifase, 4 fili (3 correnti) – Trifase, 3 fili (2 correnti) – Monofase, 2 fili (1 corrente)
Tensione e frequenza	Valore nominale: 3×230/400 V 50/60 Hz
Corrente	Blocchi TA: 160 A – Corrente di avviamento (lst): 0.24 A – Corrente massima (lmax): 160 A 250 A – Corrente di avviamento (lst): 0.4 A – Corrente massima (lmax): 250 A 630 A – Corrente di avviamento (lst): 1 A – Corrente massima (lmax): 630 A 1000 A – Corrente di avviamento (lst): 1.6 A – Corrente massima (lmax): 1000 A
Precisione	– Classe B per energia attiva secondo EN 50470-3 – Classe 2 per energia reattiva secondo EN 62053-23
Comunicazione	RS485 Modbus RTU Velocità di trasmissione configurabile: 2,4 – 38,4 kbps
Condizioni ambientali	– Temperatura di esercizio: -40°C +70°C – Temperatura di stoccaggio: -40°C +75°C – Grado di protezione: IP51 (frontalino) / IP20 (morsetti)
