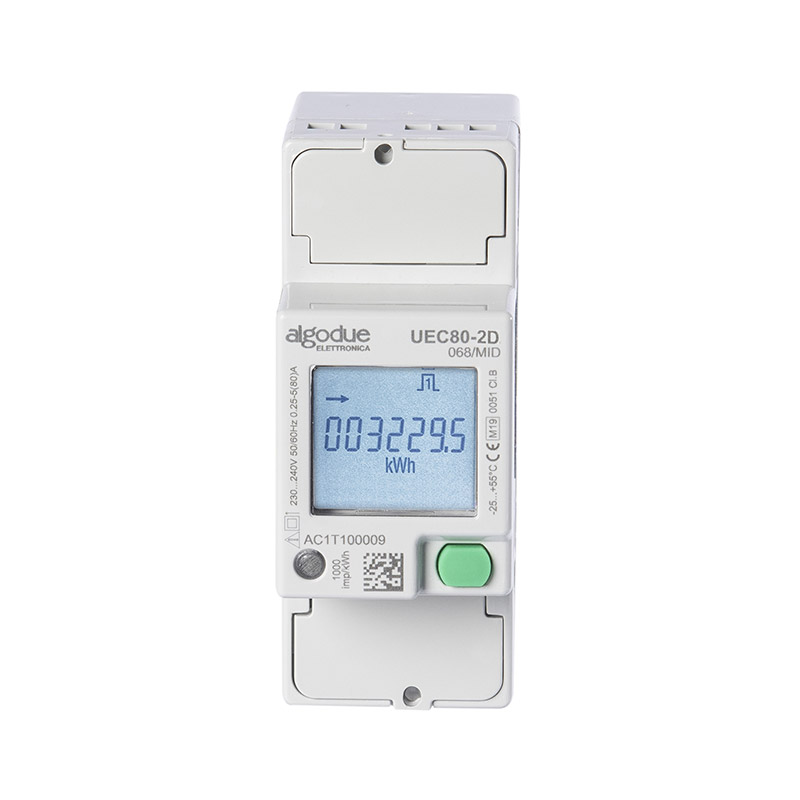

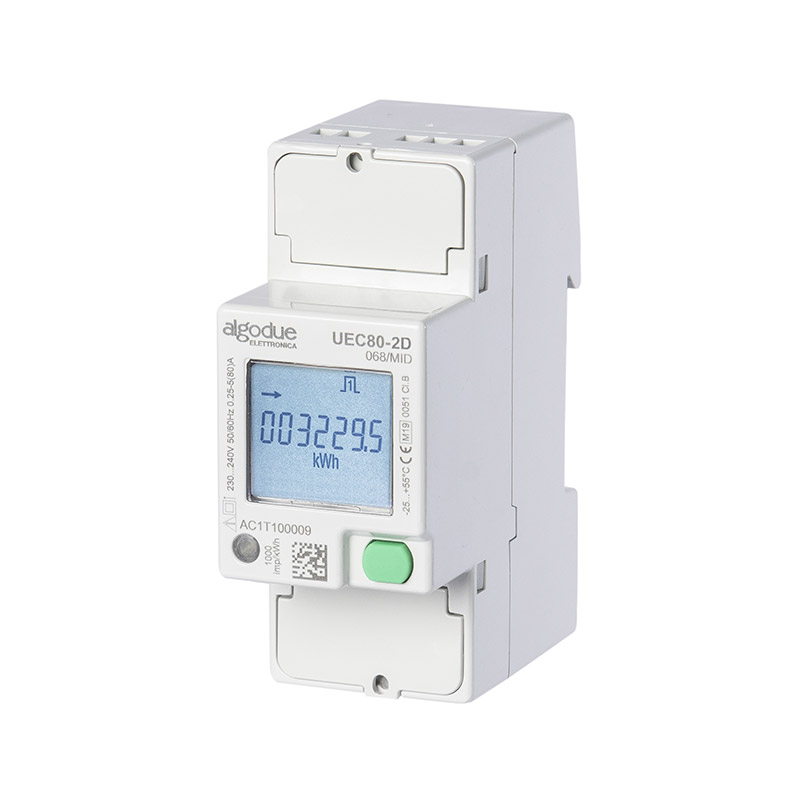

Contatore di energia elettrica monofase UEC80-2D
UEC80-2D è un contatore di energia monofase con formato compatto da 2 moduli DIN, progettato per la misura dei consumi energetici in applicazioni industriali e civili.
Il dispositivo è disponibile con certificazione MID per applicazioni di fatturazione e contabilizzazione certificata dell’energia. La comunicazione con sistemi esterni avviene tramite porta ottica IR, alla quale possono essere associati diversi moduli esterni compatibili con i principali protocolli di comunicazione presenti sul mercato.
UEC80-2D rileva, oltre all’energia, anche i principali parametri elettrici, rendendoli disponibili attraverso la porta IR integrata. I totalizzatori dell’energia e le potenze istantanee sono visualizzabili sul display LCD retroilluminato, che consente una lettura chiara e immediata dei dati.
Il dispositivo integra un LED metrologico per la verifica delle misure e una copertura dei morsetti sigillabile, progettata per garantire una maggiore protezione contro eventuali manomissioni.
Sono inoltre disponibili versioni con diverse tensioni di alimentazione, per consentire il collegamento su rete a 2 fili in base alle esigenze dell’applicazione.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Autoalimentato, tensione derivata dal circuito di misura |
| Tensione e frequenza | Valori nominali: A) 230 V 50 Hz ±20% D) 230 … 240 V 50/60 Hz ±20% |
| Corrente | – Corrente di avviamento Ist: 20 mA – Corrente massima Imax: 80 A |
| Precisione | – Energia attiva classe 1 secondo IEC/EN 62053-21 (NO MID) – Energia attiva classe B secondo EN 50470-3 (MID) – Energia reattiva classe 2 secondo IEC/EN 62053-23 |
| Uscita S0 | 2 optoisolate passive |
| LED metrologico | Costante del contatore: 1000 imp/kWh |
