Analizzatore di rete trifase UPA30
UPA30 è un analizzatore di rete trifase multifunzione progettato per fornire tutte le misure necessarie all’analisi dell’efficienza energetica e al monitoraggio della distribuzione elettrica.

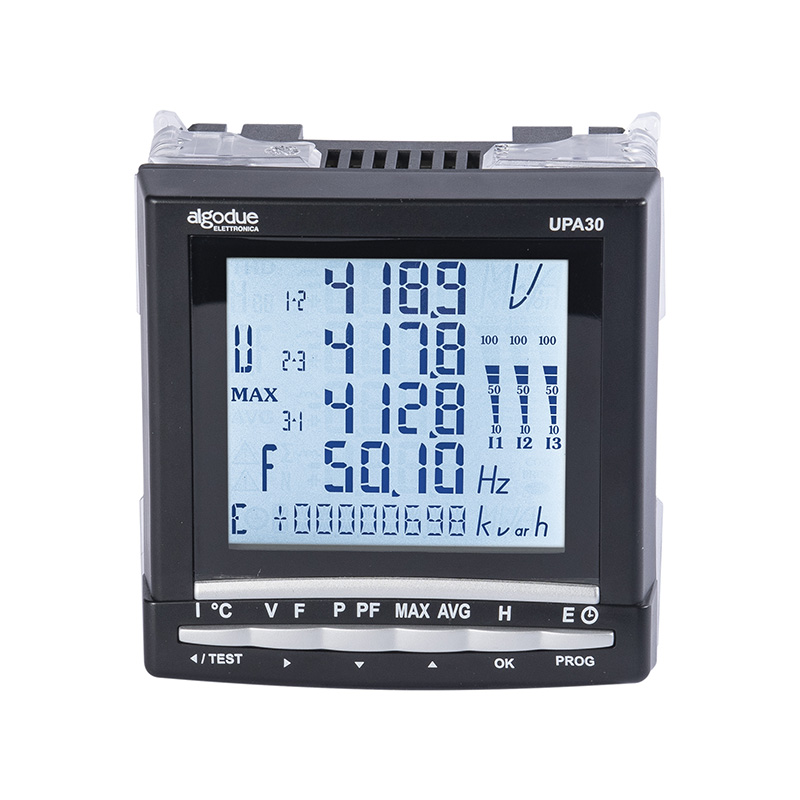

Lo strumento è indicato per applicazioni di analisi e controllo dei consumi energetici, offrendo un’elevata affidabilità e un eccellente rapporto tra prestazioni e costo. Grazie all’ampio display retroilluminato e ai 6 tasti di accesso diretto, consente una gestione semplice e immediata delle funzioni disponibili. Integra inoltre una funzione per la correzione degli errori di cablaggio dei TA, agevolando le operazioni di installazione e configurazione.
UPA30 può essere equipaggiato con moduli supplementari di comunicazione, ingressi/uscite digitali o analogiche e sistemi per la rilevazione della temperatura, permettendo di ampliare le funzionalità dello strumento e adattarlo a diverse esigenze applicative.
Il dispositivo è conforme alla normativa IEC 61557-12, standard di riferimento per i dispositivi PMD (Performance Metering & monitoring Devices), assicurando precisione e affidabilità nelle attività di misura e supervisione energetica.
Documenti scaricabili
Specifiche tecniche
| Alimentazione ausiliaria | – Tensione: CA 110 …400 VCA – Tolleranza: CA ± 10 % – Tensione: CC 120 … 289 VCC – Tolleranza: CC ± 20 % – Frequenza: 50 / 60 Hz – Consumo di potenza: 10 VA |
| Misura della tensione (TRMS) | – Misura diretta tra fasi: 50 … 1039 VCA – Misura diretta tra fase e neutro: 28 … 600 VCA |
| Misura della corrente (TRMS) | – Ingresso tramite TA con primario: 9.999 A – Ingresso da TA con secondario: 5 A |
| Precisione dell’energia | – Attiva (secondo la norma IEC 62053-22): Classe 0,5 S – Reattiva (secondo la norma IEC 62053-23): Classe 2 |
| Misura della frequenza | Range di misura: 45 … 65 Hz |
| Dimensioni e peso | – Lunghezza x Altezza x Profondità: 96x96x60 mm – Peso: max 400 g |
