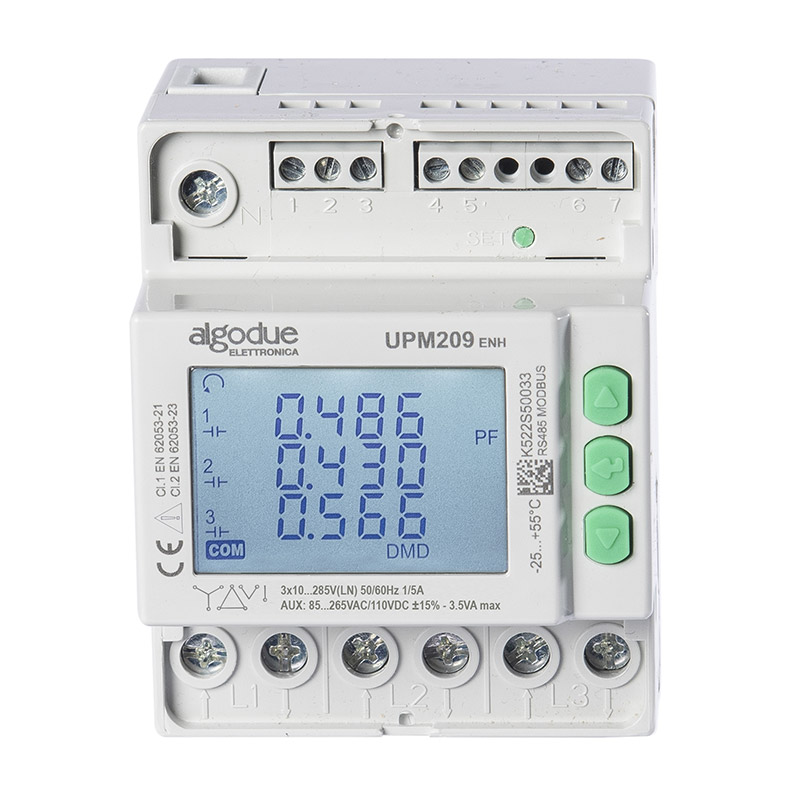

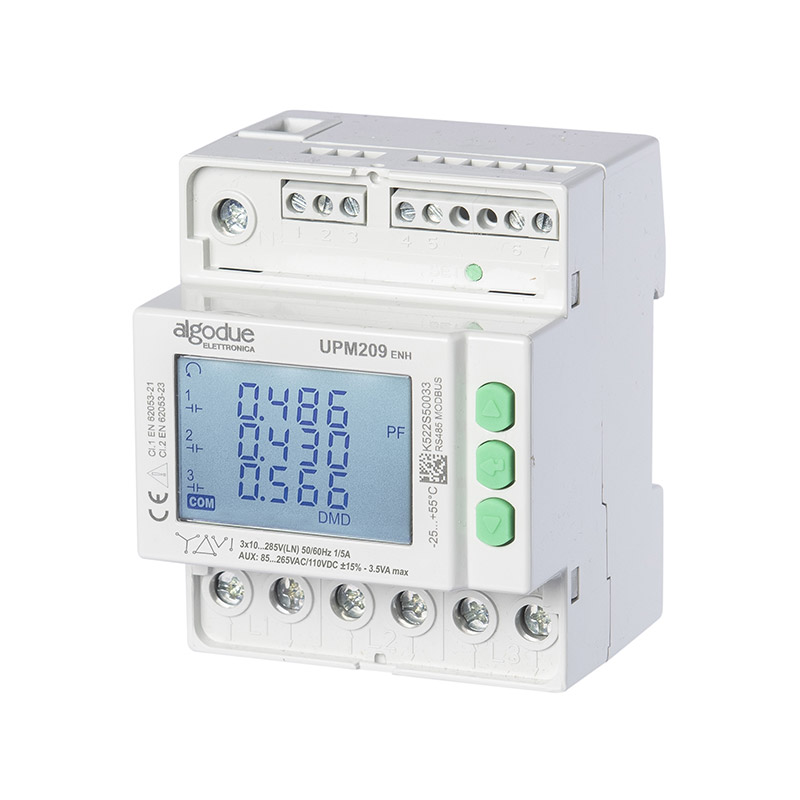

Analizzatore di rete trifase UPM209
UPM209 è un analizzatore di rete trifase multifunzione progettato per la misura e la registrazione dei principali parametri elettrici, rappresentando una soluzione affidabile per il monitoraggio e il controllo dei consumi energetici con un eccellente rapporto tra prestazioni e costo.
Lo strumento è particolarmente indicato per la realizzazione di punti di misura all’interno degli impianti elettrici, consentendo un’analisi accurata dei consumi e delle prestazioni energetiche.
UPM209 è completamente gestibile da remoto ed è disponibile con porta seriale RS485 con protocollo MODBUS RTU/ASCII oppure con porta Ethernet con protocollo MODBUS TCP, garantendo una semplice integrazione con sistemi di supervisione e monitoraggio.
L’analizzatore esegue misure bidirezionali sui quattro quadranti per tutte le energie e le potenze, offrendo un controllo completo dei flussi energetici. Nella versione ENH, consente inoltre la registrazione dei contatori di energia attiva, reattiva e apparente, assicurando un monitoraggio dettagliato e affidabile dei consumi energetici.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | – Range di tensione: 85 … 265 VCA/110 VCC ±15% – Sicurezza: 300 V CAT III |
| Consumo massimo | – Strumento con porta RS485: 1,6 VA – 1 W – Strumento con porta Ethernet: 4,5 VA – 1,6 W |
| Frequenza | 50/60 Hz |
| Ingressi di tensione | – Range di tensione: 3×10/17 … 3×285/495 VCA – Sicurezza: 300 V CAT III |
| Ingressi di corrente | Valore massimo: – Mod. TA 1/5A: 6 A – Mod. 80A: 80 A |
| Precisione tipica | Energia attiva: Classe 1 secondo IEC/EN 62053-21 |
| Porta di comunicazione | Tipo: RS485 optoisolata oppure Ethernet (RJ45) |
| Protocolli | – MODBUS RTU/ASCII in caso di porta RS485 – HTTP, NTP, DHCP, MODBUS TCP in caso di porta Ethernet |
| Uscita digitale (DO) | Tipo: Optoisolato passivo |
| Dimensioni e peso | – Lunghezza x Altezza x Profondità: 72x90x65 mm – Peso: max 436 g |
