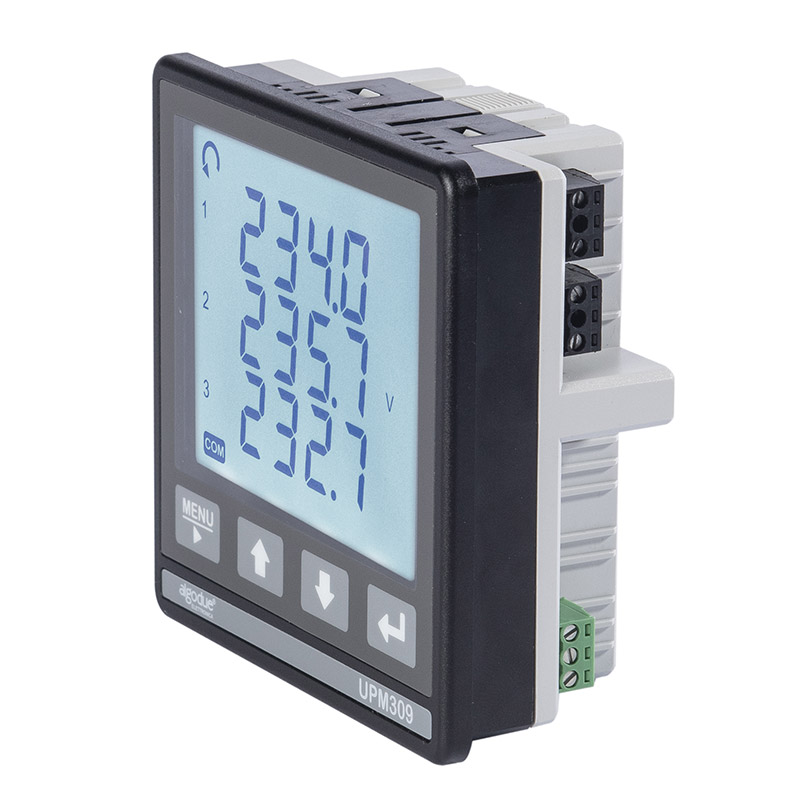

Analizzatore di rete trifase UPM309RGW
SMART KIT
UPM309RGW è un analizzatore di rete trifase progettato per la misura e la registrazione dei principali parametri elettrici, offrendo una soluzione efficace per l’analisi e il controllo dei consumi energetici con un eccellente rapporto tra prestazioni e costo.
Lo strumento è particolarmente indicato per la definizione di punti di misura all’interno degli impianti elettrici ed è completamente gestibile da remoto, consentendo un monitoraggio semplice e continuo delle grandezze energetiche.

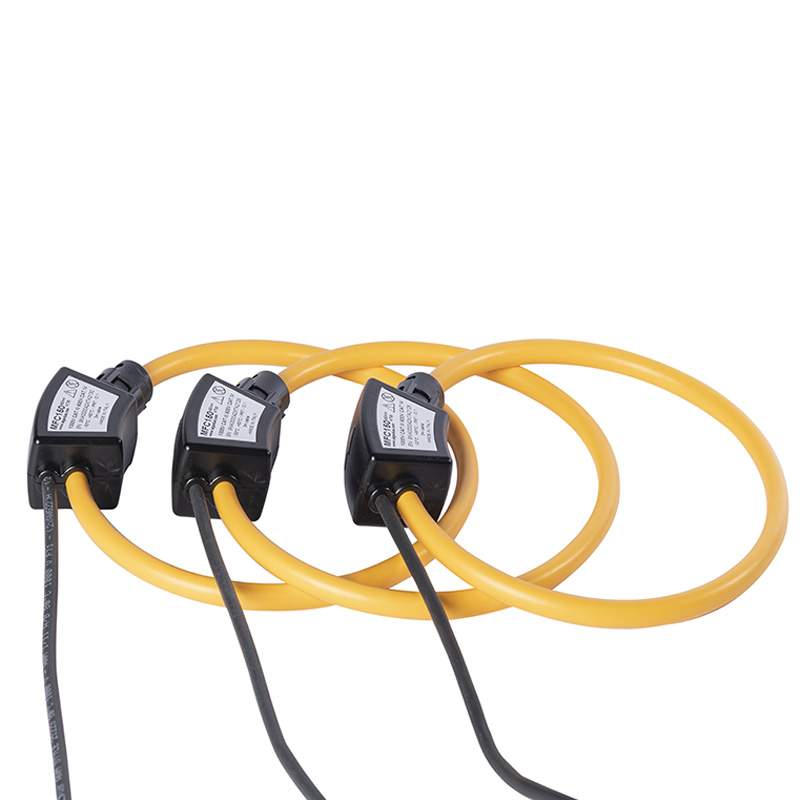

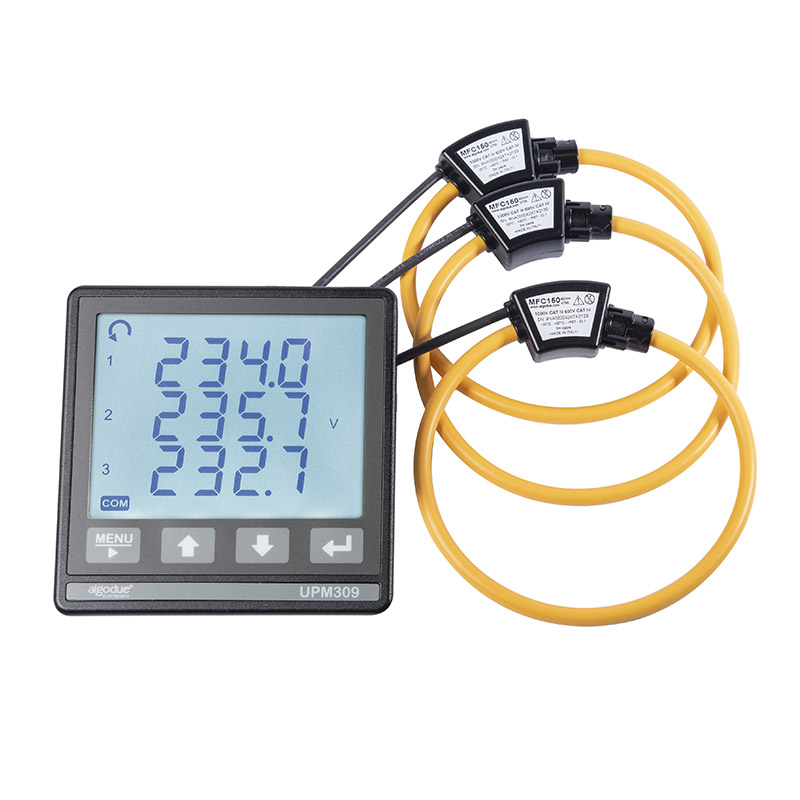

UPM309RGW è disponibile come Smart Kit, composto da analizzatore di rete e 3 bobine Rogowski. L’utilizzo dei sensori Rogowski per la misura della corrente consente un’installazione rapida e agevole, soprattutto negli impianti già esistenti, riducendo la complessità degli interventi di integrazione.
Grazie alle caratteristiche costruttive del trasduttore Rogowski, il sistema può essere adattato alla corrente assorbita dall’impianto senza dover sostituire il sensore in caso di variazioni o modifiche dell’installazione. Questa flessibilità permette di mantenere elevate prestazioni di misura nel tempo e di semplificare eventuali ampliamenti dell’impianto.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Range di tensione (a seconda del modello): – Strumento con porta RS485: 230 VCA ±15%; 115 VCA ±15% a richiesta; 85…265 VCA / 110 VCC ±15% a richiesta – Strumento con porta Ethernet: 85…265 VCA / 110 VCC ±15% |
| Sicurezza | 300 V CAT III |
| Frequenza | 50/60 Hz |
| Ingressi di tensione | – Tensione massima misurabile: 600 VCA L-L – Sicurezza: 300 V CAT III |
| Ingressi di corrente | Valore massimo: 3 scale selezionabili, 500/4000/20000A |
| Precisione tipica | Potenza/energia attiva: Classe 0.5 secondo IEC/EN 61557-12 |
| Porta di comunicazione | Tipo: RS485 optoisolata oppure Ethernet (RJ45) |
| Protocolli | – MODBUS RTU/ASCII in caso di porta RS485 – HTTP, NTP, DHCP, MODBUS TCP in caso di porta Ethernet |
| Ingressi e uscite | 2 uscite digitali (DO), ingresso digitale (DI) |
| Dimensioni e peso | – Lunghezza x Altezza x Profondità: 96x96x39 mm – Peso: max 310 g |
