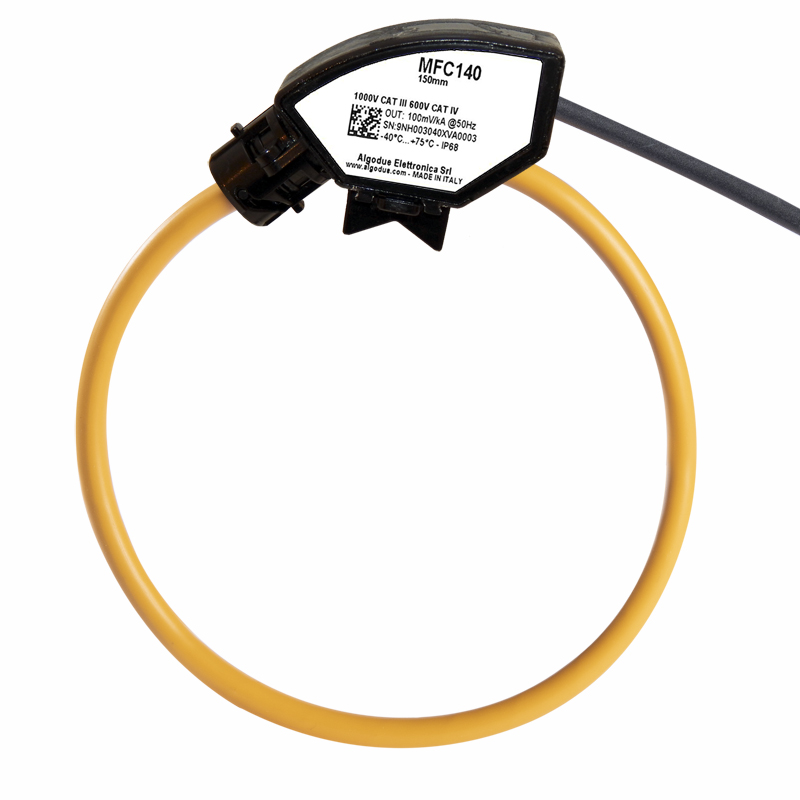

Bobina di Rogowski MFC140/F
MFC140/F è una bobina di Rogowski con sezione della corda 7mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui i trasduttori tradizionali non possono essere impiegati a causa di vincoli di spazio o peso.
Il dispositivo rappresenta una soluzione all-in-one grazie all’integratore integrato, che elimina la necessità di elettronica esterna. In un’unica unità offre la compensazione di fase a 90° e l’equalizzazione della frequenza, semplificando l’installazione e contribuendo alla riduzione degli ingombri e dei costi.
MFC140/F è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, garantendo la massima flessibilità di impiego. Lo schermo contro l’influenza di campi magnetici esterni assicura misure stabili e affidabili, dalle basse correnti fino a valori di centinaia di kA.
La serie MFC140 integra inoltre un sistema di fissaggio progettato per consentire un montaggio rapido, sicuro e stabile direttamente sul conduttore.
Documenti scaricabili
Specifiche tecniche
| Sensore | Lunghezza bobina: | Da 15 a 50 cm |
| Diametro corda: | 7.2 ±0.2 mm | |
| Materiale corda: | Elastomero polifenilenico e termoplastico | |
| Chiusura: | A baionetta | |
| Peso: | Da 150 a 500 g | |
| Caratteristiche elettriche per modello con integratore | Tensione di alimentazione: | 4 … 26 VCC |
| Consumo massimo: | 5 mACC | |
| Rapporto di uscita nominale: | 333 mV / FS (valori RMS) | |
| FS cambia a seconda del modello: | 200, 250, 600, 1000 A | |
| Errore di posizione: | Migliore di ±1% di lettura Frequenza: 50/60 Hz | |
| Frequenza: | 50/60 Hz | |
| Categoria di sovratensione: | 1000 V CAT III, 600 V CAT IV | |
| Grado d’inquinamento: | 3 | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello con integratore | Tipo: | 5 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | IP68 |
| Temperatura di funzionamento: | – Da -40 a +75°C fino a 2500 A con lunghezza bobina da 15 a 41 cm – Da -40 a +60°C fino a 5000 A con lunghezza bobina da 42 a 50 cm | |
| Norme di conformità | Norme IEC: | – IEC 61010-1 – IEC 61010-2-032 – IEC 60529 |
Certificazione UL
