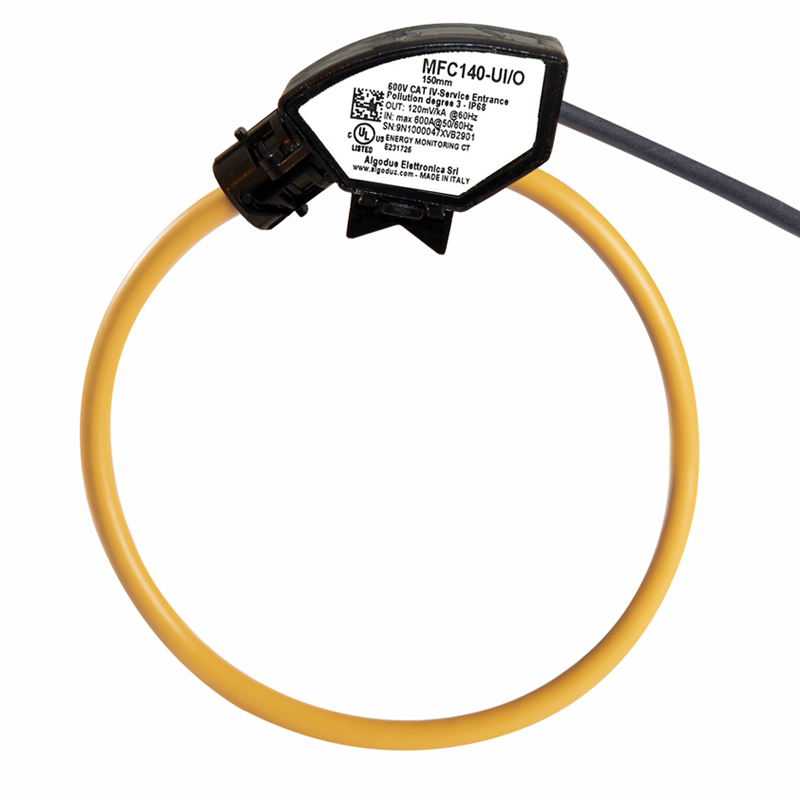

Bobina di Rogowski MFC140-UI
MFC140-UI è una bobina di Rogowski con sezione della corda 7mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui i trasduttori tradizionali non possono essere utilizzati per motivi di ingombro o peso.
Il dispositivo è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, garantendo un’elevata flessibilità di installazione. Grazie allo schermo contro l’influenza di campi magnetici esterni, MFC140-UI assicura misure stabili e affidabili, dalle basse correnti fino a valori di centinaia di kA.
MFC140-UI può essere fornito con integratore incorporato, eliminando la necessità di dispositivi esterni per la compensazione dello sfasamento di 90° e l’equalizzazione della frequenza. Questa configurazione semplifica l’installazione e l’utilizzo del sistema, riducendo gli ingombri grazie all’assenza di contenitori elettronici esterni.
Il trasduttore è conforme alla Classe 0.5-A1 secondo IEC 61869-10, garantendo elevati livelli di precisione e affidabilità nella misura della corrente.
Documenti scaricabili
Specifiche tecniche
| Sensore | Lunghezza bobina: | Da 15 a 50 cm |
| Diametro corda: | 7.2 ±0.2 mm | |
| Materiale corda: | Elastomero polifenilenico e termoplastico | |
| Chiusura: | A baionetta | |
| Peso: | Da 150 a 500 g | |
| Caratteristiche elettriche per modello senza integratore | Rapporto di uscita nominale: | – 120 mV / kA @ 60 Hz (valori RMS) – 100 mV / kA @ 50 Hz (valori RMS) |
| Corrente massima misurabile: | – 600 A con lunghezza bobina 15 … 28 cm – 2500 A con lunghezza bobina 29 … 41 cm – 5000 A con lunghezza bobina 42 … 50 cm | |
| Resistenza bobina: | 170 … 690 Ω | |
| Accuratezza: | Classe 0.5-A1 conforme a IEC 61869-10 | |
| Frequenza: | 50/60 Hz | |
| Tensione primaria massima: | 600 V CAT IV, Service Entrance | |
| Grado d’inquinamento: | 3, Uncontrolled Environment | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello senza integratore | Tipo: | 3 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | IP68 |
| Temperatura di funzionamento: | – Da -35 a +75°C fino a 2500 A con lunghezza bobina 15 … 41 cm – Da 35 a +60°C fino a 5000 A con lunghezza bobina 42 … 50 cm | |
| Norme di conformità | Norme IEC, UL: | – ANSI/CAN/UL 2808 – CSA C22.2 NO. 61010-1-12 – IEC 61010-2-032 – IEC 61010-1 Ed3 – IEC 60529 – IEC 61869-10 |
Certificazione UL
