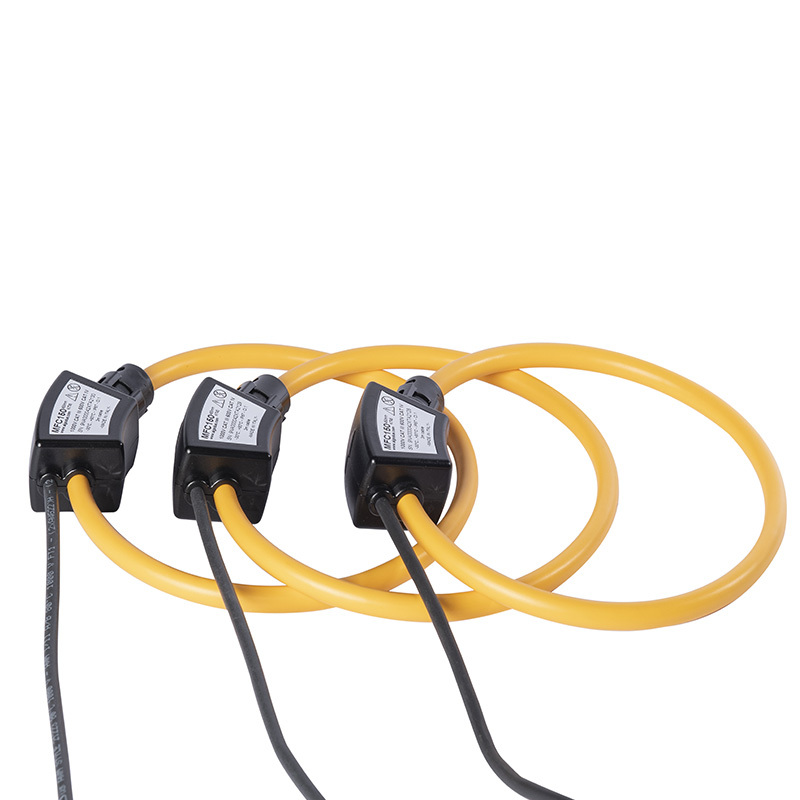

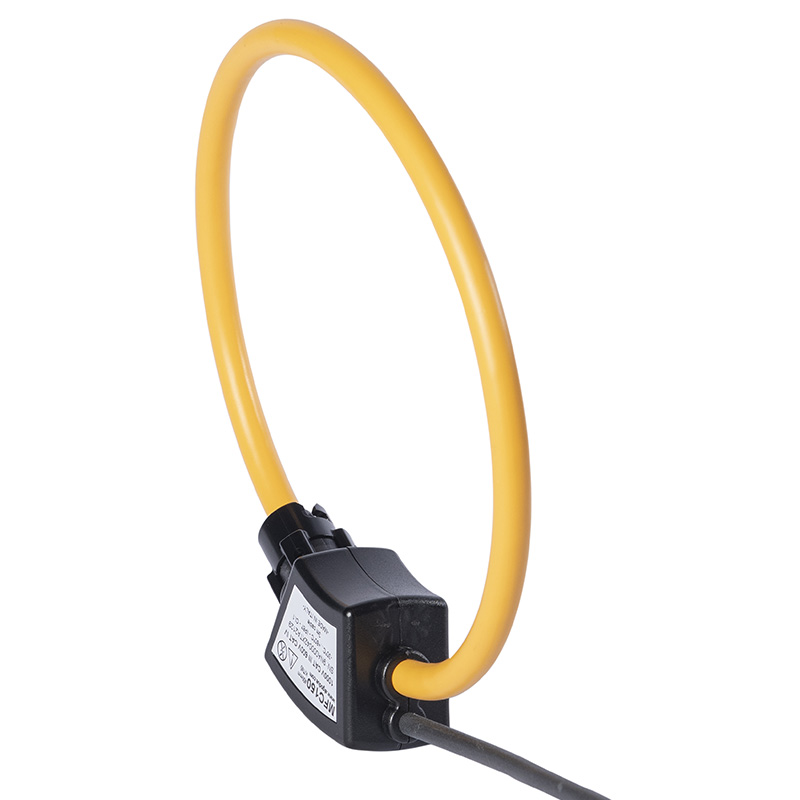

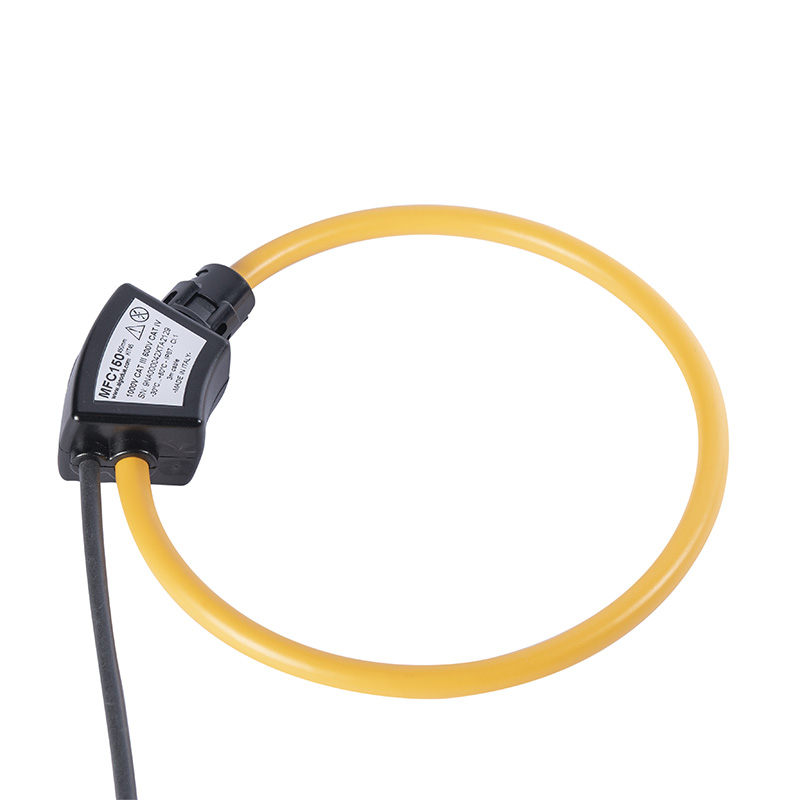

Bobina di Rogowski MFC150/F
MFC150/F è una bobina di Rogowski con sezione della corda 8mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui i trasduttori tradizionali non possono essere impiegati a causa di vincoli di spazio o peso.
Il dispositivo rappresenta una soluzione all-in-one grazie all’integratore integrato, che elimina la necessità di elettronica esterna. In un’unica unità integra la compensazione di fase a 90° e l’equalizzazione della frequenza, semplificando l’installazione e contribuendo alla riduzione degli ingombri e dei costi.
MFC150/F è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, adattandosi a molteplici esigenze applicative. Lo schermo contro l’influenza di campi magnetici esterni garantisce misure stabili e affidabili, dalle basse correnti fino a valori di centinaia di kA.
Documenti scaricabili
Specifiche tecniche
| Trasduttore | Lunghezza bobina: | Da 25 a 300 cm |
| Diametro corda: | 8,3 ±0,2 mm | |
| Materiale corda: | Termoplastico UL94-V0 | |
| Chiusura: | A baionetta | |
| Peso: | Da 150 a 500 g | |
| Caratteristiche tecniche per modello con integratore | Tensione di alimentazione: | 4 … 26 VCC |
| Consumo massimo: | 5 mACC | |
| Rapporto di uscita nominale: | 333 mV / FS (valori RMS) – FS cambia a seconda del modello: 1, 2, 5 kA | |
| Errore di posizione: | Migliore di ±1% di lettura | |
| Frequenza: | 50/60 Hz | |
| Categoria di sovratensione: | 1000 V CAT III, 600 V CAT IV | |
| Grado d’inquinamento: | 2 | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello con integratore | Tipo: | 5 x 22 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | IP67 o IP68 a seconda del modello (non valutato da UL) |
| Temperatura di funzionamento: | Da -30°C a +80°C | |
| Temperatura di stoccaggio: | Da -40°C a +80°C | |
| Norme di conformità | Norme IEC, UL: | – UL 61010-1 Ed3 – UL 61010-2-032 – CAN/CSA-C22.2 No. 61010-1 – IEC 60529 |
