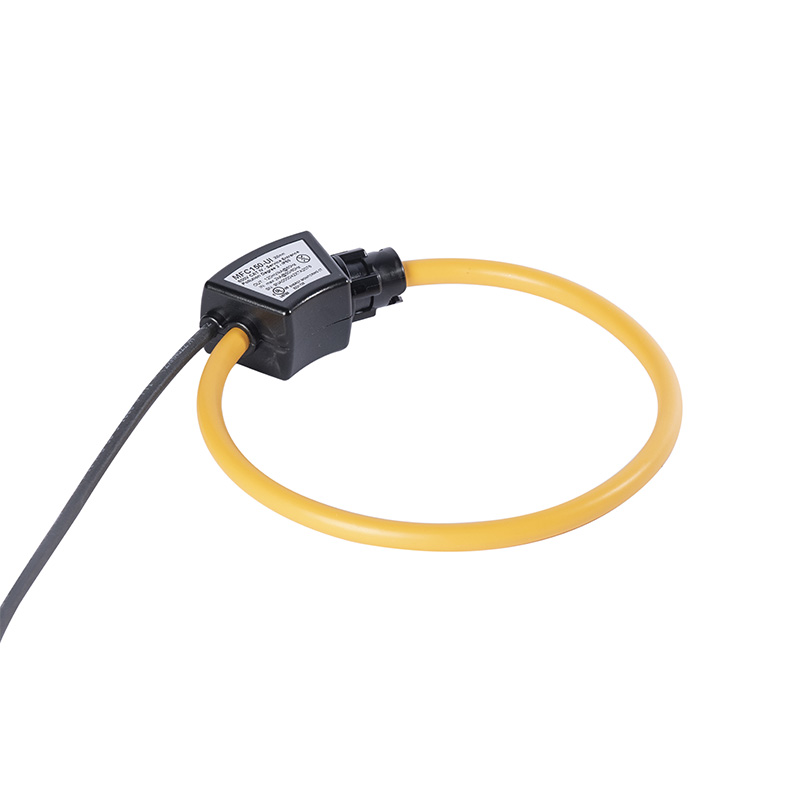

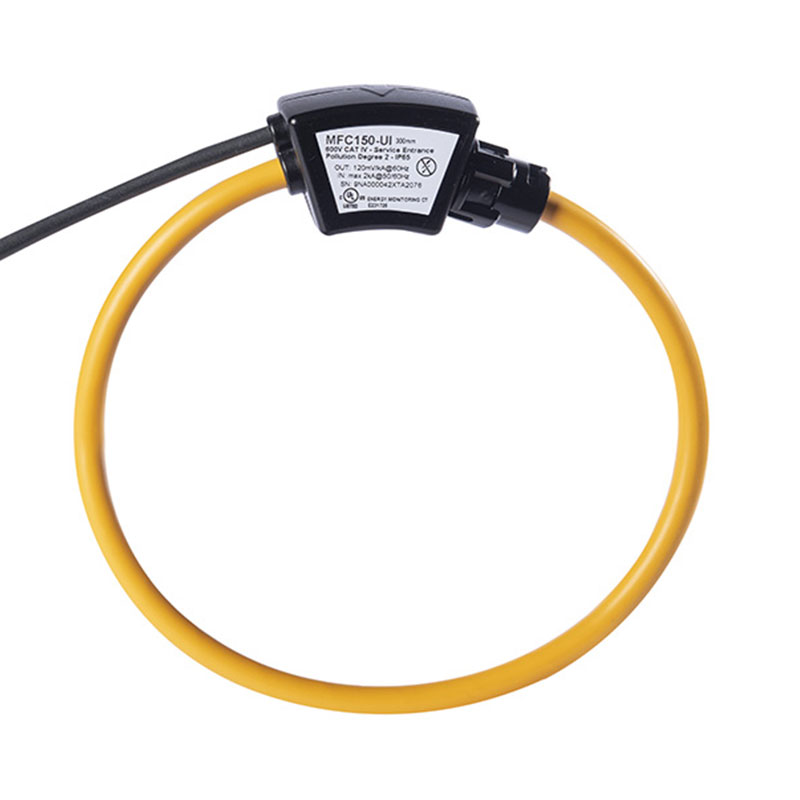

Bobina di Rogowski MFC150-UI/F
MFC150-UI/F è una bobina di Rogowski con sezione della corda 8mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui i trasduttori tradizionali non possono essere utilizzati a causa di vincoli di ingombro o peso.
Il dispositivo rappresenta una soluzione all-in-one grazie all’integratore integrato, che elimina la necessità di elettronica esterna. In un’unica unità integra la compensazione di fase a 90° e l’equalizzazione della frequenza, consentendo un’installazione più semplice e una significativa riduzione degli ingombri e dei costi.
MFC150-UI/F è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, garantendo un’elevata flessibilità di impiego in differenti contesti applicativi. Lo schermo contro l’influenza di campi magnetici esterni assicura una misura stabile e affidabile, dalle basse correnti fino a valori di centinaia di kA.
Il dispositivo è inoltre certificato UL 2808, a garanzia della conformità agli standard previsti per questa tipologia di trasduttori.
Documenti scaricabili
Specifiche tecniche
| Sensore | Lunghezza bobina: | 25 … 300 cm |
| Diametro bobina: | 5 … 94 cm | |
| Diametro corda: | 8,3 ±0,2 mm | |
| Materiale corda: | Elastomeri polifenilenici e termoplastici | |
| Chiusura: | A baionetta | |
| Peso: | 150 … 500 g | |
| Caratteristiche elettriche per modello con integratore | Tensione di alimentazione: | 4 … 26 VCC |
| Consumo massimo: | 5 mACC | |
| Rapporto di uscita nominale: | – 333 mV / FS (valori RMS) – FS cambia a seconda del modello: 200, 250, 600, 1000 A | |
| Errore di posizione: | Migliore di ±1% di lettura | |
| Frequenza: | 50/60 Hz | |
| Tensione primaria massima: | 600 V CAT IV, Service Entrance | |
| Grado d’inquinamento: | – 2, Controlled Environment per modello uso interno – 3, Uncontrolled Environment per modello uso esterno | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello con integratore | Tipo: | 5 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | – IP65 per modello uso interno – IP68 per modello uso esterno |
| Temperatura di funzionamento: | – Da -35 a +75°C fino a 2500 A con lunghezza bobina 15 … 41 cm – Da -35 a +60°C fino a 5000 A con lunghezza bobina 42 … 50 cm | |
| Temperatura di stoccaggio: | Da -40 a +90°C | |
| Norme di conformità | Norme IEC, UL: | – ANSI/CAN/UL 2808 – CSA C22.2 NO. 61010-1-12 – IEC 61010-2-032 – IEC 61010-1 Ed3 – IEC 60529 |
