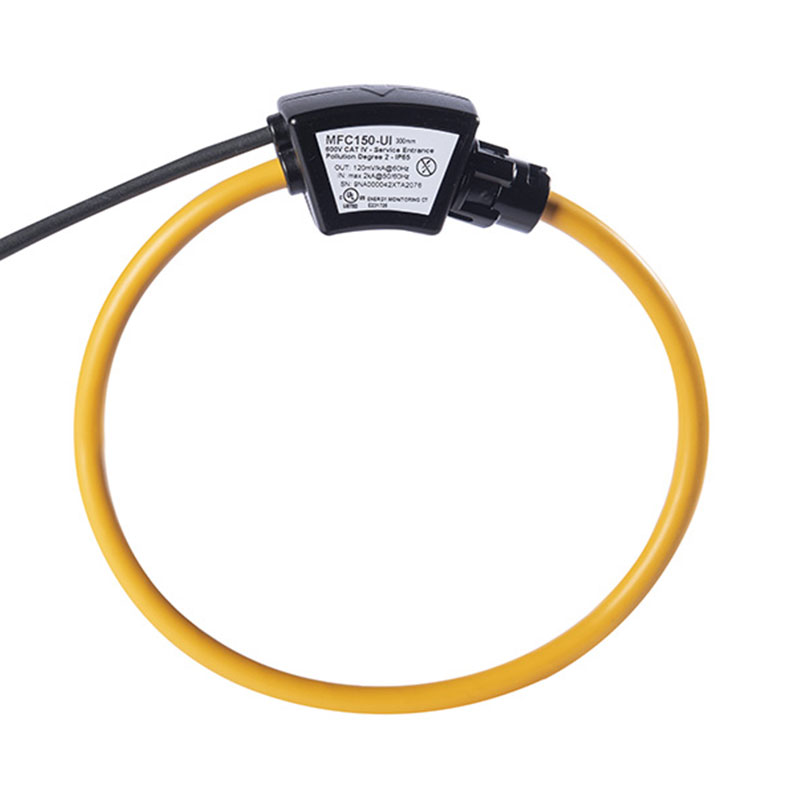

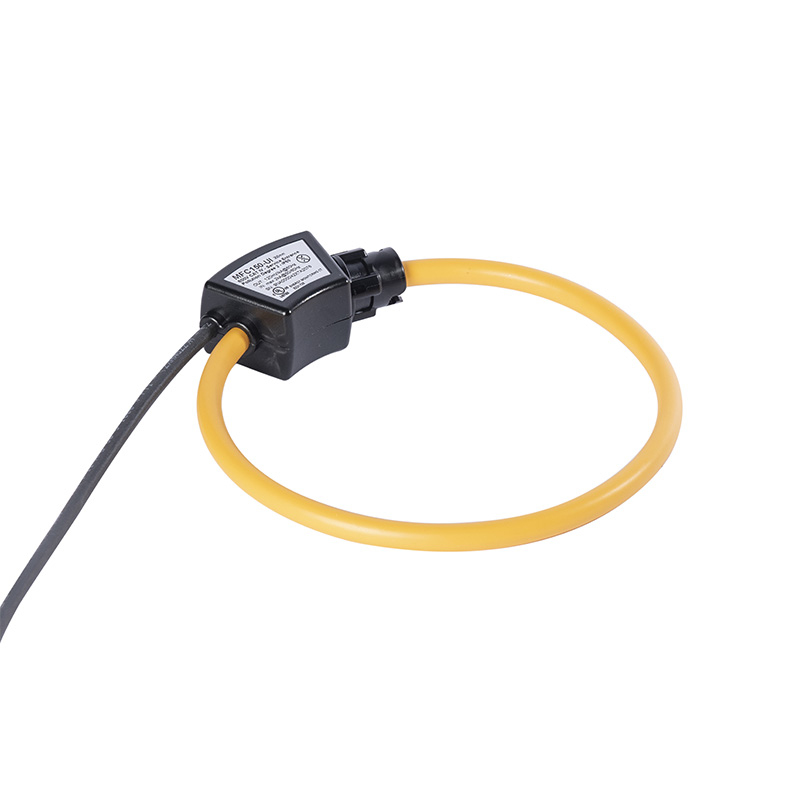

Bobina di Rogowski MFC150-UI
MFC150-UI è una bobina di Rogowski con sezione della corda 8mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, adatto a numerose applicazioni in cui l’impiego di trasduttori tradizionali risulta difficoltoso a causa di limitazioni legate a ingombro e peso.
Il dispositivo è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, offrendo un’elevata flessibilità di installazione. Grazie alle caratteristiche del trasduttore flessibile di Rogowski, MFC150-UI può essere utilizzato in molte situazioni in cui altri sistemi di misura non risultano applicabili. Lo schermo contro l’influenza di campi magnetici esterni garantisce una misura stabile e affidabile, dalle basse correnti fino a valori di centinaia di kA.
Per il corretto funzionamento, il trasduttore Rogowski deve essere abbinato a un integratore elettronico per la compensazione dello sfasamento di 90° e l’equalizzazione della frequenza. MFC150-UI può inoltre essere fornito con integratore incorporato, eliminando la necessità di dispositivi esterni e semplificando l’installazione grazie all’assenza di contenitori aggiuntivi.
Il trasduttore è conforme alla Classe 0.5-A1 secondo IEC 61869-10, garantendo precisione e affidabilità nelle applicazioni di misura della corrente.
Documenti scaricabili
Specifiche tecniche
| Sensore | Lunghezza bobina: | 25 … 300 cm |
| Diametro bobina: | 5 … 94 cm | |
| Diametro corda: | 8,3 ±0,2 mm | |
| Materiale corda: | Elastomeri polifenilenici e termoplastici | |
| Chiusura: | A baionetta | |
| Peso: | 150 … 500 g | |
| Caratteristiche elettriche per modello senza integratore | Rapporto di uscita nominale: | 120 mV / kA @ 60 Hz (valori RMS) – 100 mV / kA @ 50 Hz (valori RMS) |
| Corrente massima misurabile: | – 1 kA @ 60 50/60 Hz con lunghezza bobina 25 … 29 cm – 2 kA @ 50/60 Hz con lunghezza bobina 30 … 42 cm – 5kA @ 50/60 Hz con lunghezza bobina 43 … 300 cm | |
| Resistenza bobina: | 70 … 900 Ω | |
| Accuratezza: | Classe 0.5-A1 conforme a IEC 61869-10 | |
| Frequenza: | 50/60 Hz | |
| Tensione primaria massima: | 600 V CAT IV, Service Entrance | |
| Grado d’inquinamento: | – 2, Controlled Environment per modello uso interno – 3, Uncontrolled Environment per modello uso esterno | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello senza integratore | Tipo: | 3 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | – IP65 per modello uso interno – IP68 per modello uso esterno |
| Temperatura di funzionamento: | – Da -35 a +75°C fino a 2500 A con lunghezza bobina 15 … 41 cm – Da -35 a +60°C fino a 5000 A con lunghezza bobina 42 … 50 cm | |
| Temperatura di stoccaggio: | Da -40 a +90°C | |
| Norme di conformità | Norme IEC, UL: | – ANSI/CAN/UL 2808 – CSA C22.2 NO. 61010-1-12 – IEC 61010-2-032 – IEC 61010-1 Ed3 – IEC 60529 – IEC 61869-10 |
