Bobina di Rogowski MFC150

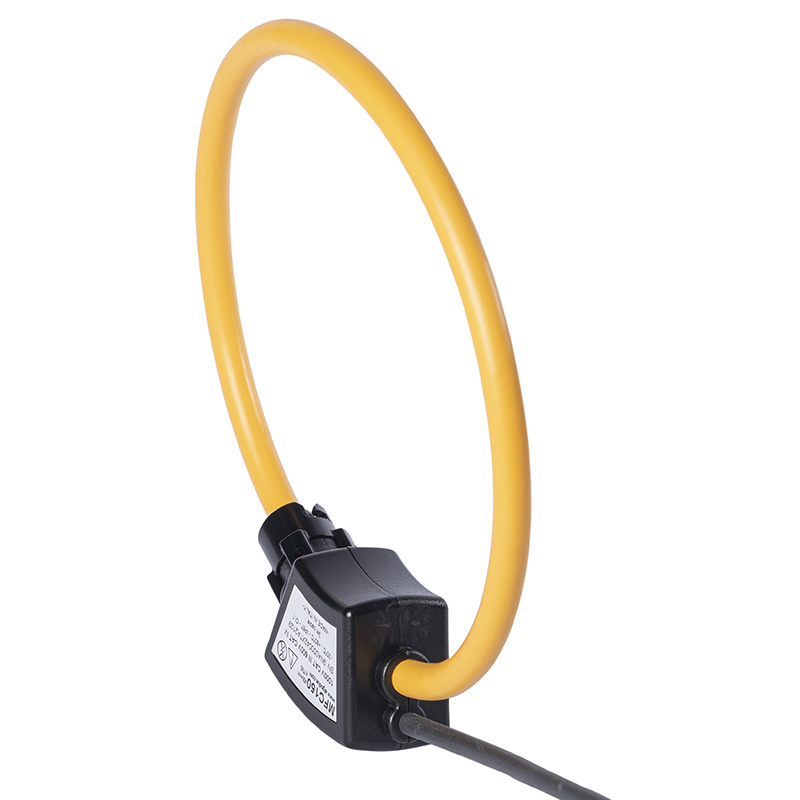

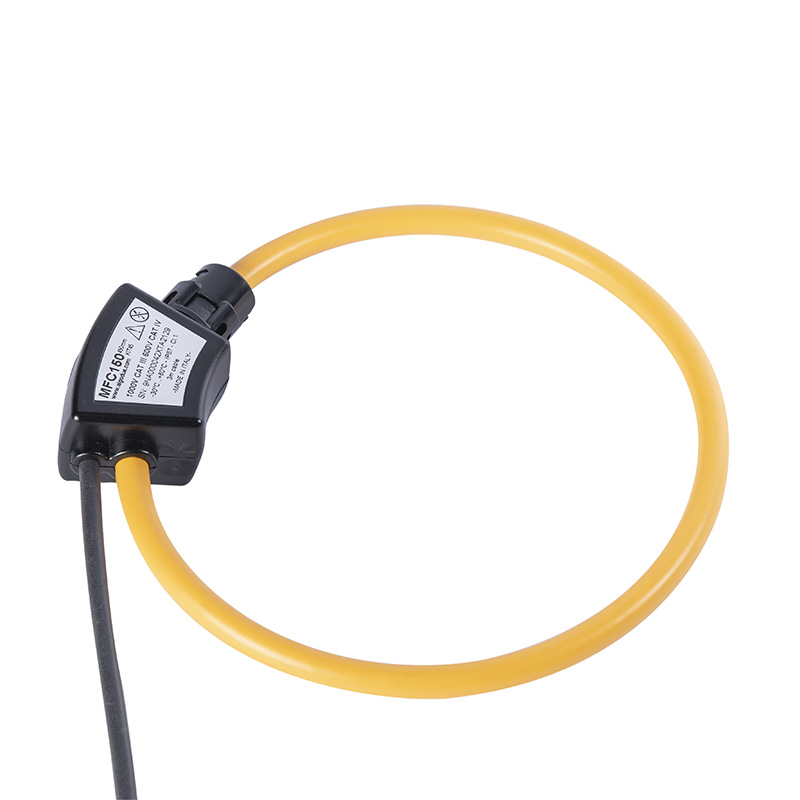

MFC150 è una bobina di Rogowski con sezione della corda 8mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui i trasduttori tradizionali non possono essere utilizzati a causa di vincoli di spazio o peso.

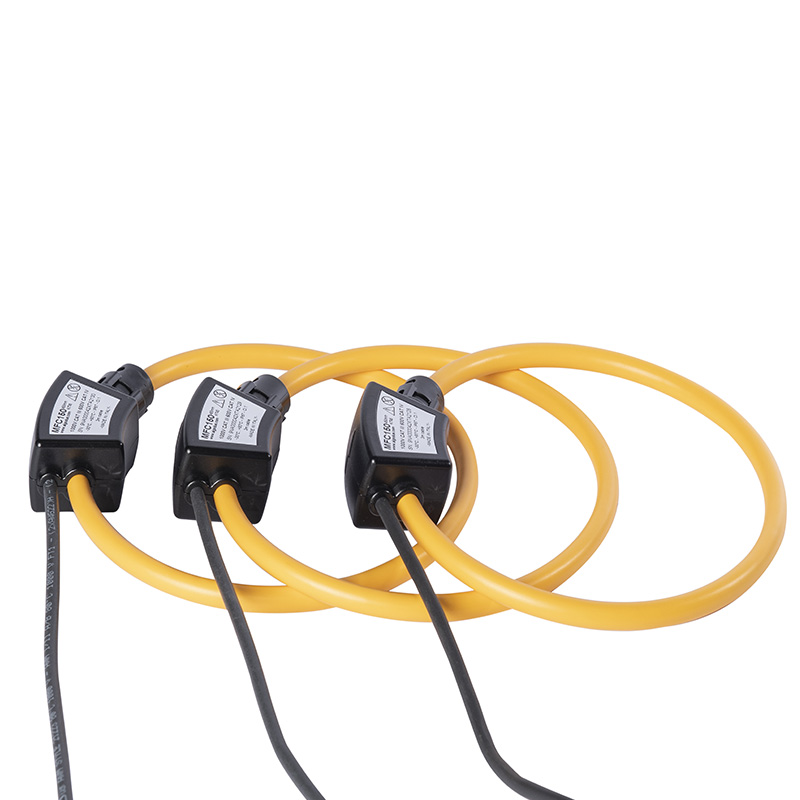

Il dispositivo è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, garantendo un’elevata flessibilità di installazione. Grazie allo schermo contro l’influenza di campi magnetici esterni, MFC150 assicura misure stabili e affidabili, dalle basse correnti fino a valori di centinaia di kA.
Per il funzionamento, MFC150 deve essere abbinato a un integratore elettronico. Gli analizzatori di rete UPM209 e UPM309 possono tuttavia interfacciarsi direttamente con i trasduttori Rogowski, senza richiedere un integratore esterno, grazie alla configurazione Smart Kit, semplificando l’installazione ed eliminando la necessità di contenitori o alimentatori aggiuntivi.
Il dispositivo può essere fornito anche con integratore incorporato, che integra la compensazione di fase a 90° e l’equalizzazione della frequenza, eliminando la necessità di dispositivi esterni e rendendo il sistema ancora più semplice da installare e utilizzare.
Il trasduttore è conforme alla Classe 0.5-A1 secondo IEC 61869-10, garantendo elevati livelli di precisione e affidabilità nella misura della corrente.
Documenti scaricabili
Specifiche tecniche
| Trasduttore | Lunghezza bobina: | Da 25 a 300 cm |
| Diametro corda: | 8,3 ±0,2 mm | |
| Materiale corda: | Termoplastico UL94-V0 | |
| Chiusura: | A baionetta | |
| Peso: | Da 150 a 500 g | |
| Caratteristiche tecniche per modello senza integratore | Rapporto di uscita nominale: | 100 mV / kA @ 50 Hz (valori RMS) |
| Corrente massima misurabile: | 100 kA | |
| Resistenza bobina: | 70 … 900 Ω | |
| Accuratezza: | Classe 0.5-A1 conforme a IEC 61869-10 | |
| Frequenza: | 50/60 Hz | |
| Categoria di sovratensione: | 1000 V CAT III, 600 V CAT IV | |
| Grado d’inquinamento: | 2 | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modello senza integratore | Tipo: | 3 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | IP67 o IP68 a seconda del modello (non valutato da UL) |
| Temperatura di funzionamento: | Da -30°C a +80°C | |
| Temperatura di stoccaggio: | Da -40°C a +80°C | |
| Norme di conformità | Norme IEC, UL: | – UL 61010-1 Ed3 – UL 61010-2-032 – CAN/CSA-C22.2 No. 61010-1 – IEC 60529 – IEC 61869-10 |
