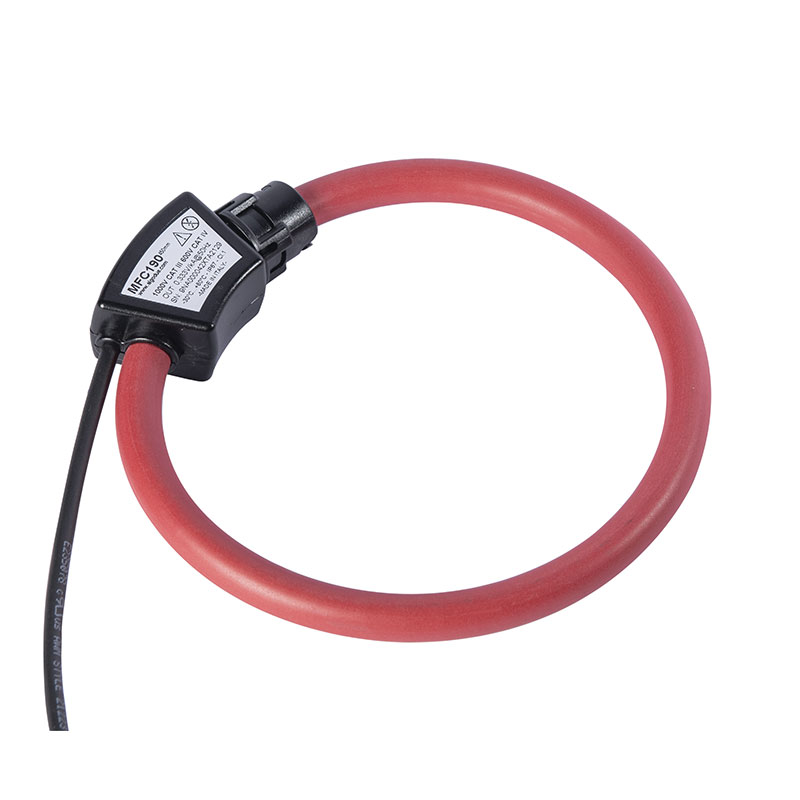

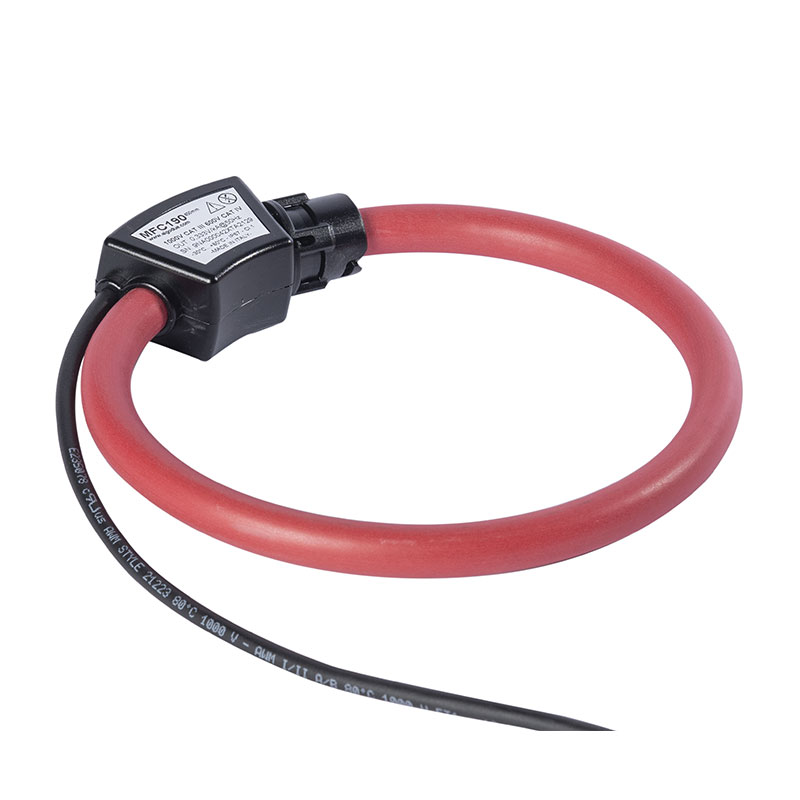

Bobina di Rogowski MFC190
MFC190 è una bobina di Rogowski con sezione della corda 12mm, progettata come trasduttore di corrente flessibile basato sul principio di Rogowski, ideale per applicazioni in cui l’utilizzo di trasduttori tradizionali risulta limitato da vincoli di ingombro o peso.
Il dispositivo è disponibile in diverse lunghezze e può essere realizzato secondo le specifiche del cliente, offrendo un’elevata flessibilità di installazione. Grazie alle caratteristiche del trasduttore flessibile di Rogowski, MFC190 è particolarmente indicato per la misura della corrente e può essere impiegato in numerose applicazioni in cui altri metodi di misura risultano difficilmente applicabili.
Lo schermo contro l’influenza di campi magnetici esterni garantisce misure stabili e affidabili, dalle basse correnti fino a valori di centinaia di kA. Per il corretto funzionamento, il trasduttore Rogowski deve essere abbinato a un integratore elettronico per la compensazione dello sfasamento di 90° e l’equalizzazione della frequenza.
Il trasduttore è conforme alla Classe 0.5-A1 secondo IEC 61869-10, garantendo precisione e affidabilità nelle applicazioni di misura della corrente.
Documenti scaricabili
Specifiche tecniche
| Trasduttore | Lunghezza bobina: | Da 30 a 300 cm |
| Diametro corda: | 12,4 ±0,2 mm | |
| Materiale corda: | Termoplastico UL94-V0 | |
| Chiusura: | A baionetta | |
| Caratteristiche elettriche | Rapporto di uscita nominale: | 333 mV / kA @ 50 Hz (valori RMS) |
| Corrente massima misurabile: | 65 kA | |
| Resistenza bobina: | 300 … 2000 Ω | |
| Accuratezza: | Classe 0.5-A1 conforme a IEC 61869-10 | |
| Frequenza: | 50/60 Hz | |
| Categoria di sovratensione: | 1000 V CAT III, 600 V CAT IV | |
| Grado d’inquinamento: | 2 | |
| Tensione di prova: | 7400 VRMS / 5 s | |
| Cavo di collegamento per modelli senza integratore | Tipo: | 3 x 24 AWG schermato |
| Lunghezza: | – 3 m – Altre lunghezze a richiesta: 5, 7, 10, 15 m | |
| Condizioni ambientali | Grado di protezione: | IP67 o IP68 a seconda del modello (non valutato da UL) |
| Temperatura di funzionamento: | Da -30°C a +80°C | |
| Temperatura di stoccaggio: | Da -40°C a +80°C | |
| Norme di conformità | Norme IEC, UL: | – UL 61010-1 Ed3 – UL 61010-2-032 – CAN/CSA-C22.2 No. 61010-1 – IEC 60529 – IEC 61869-10 |
