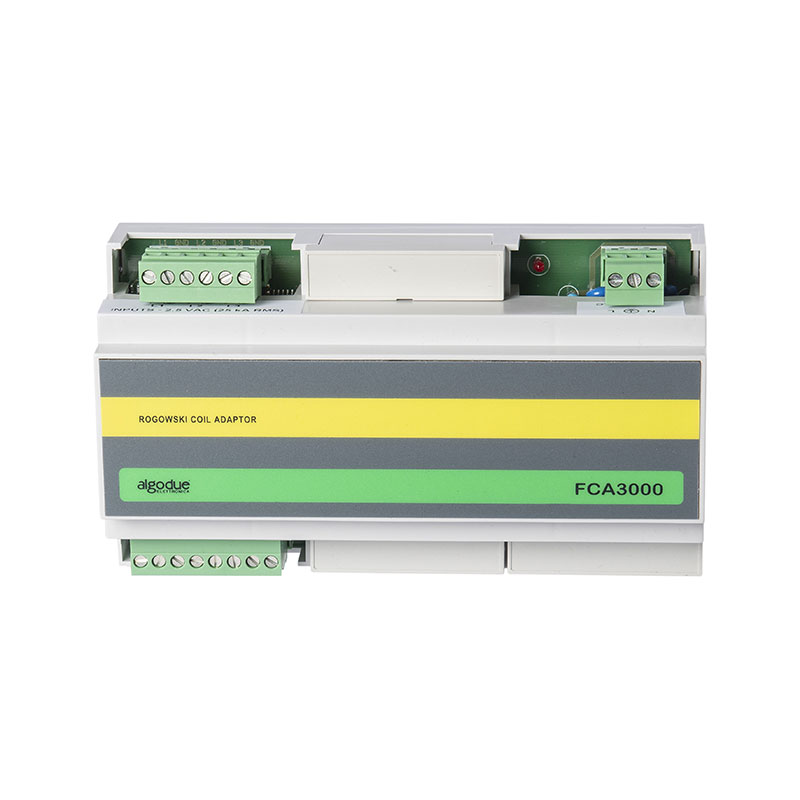

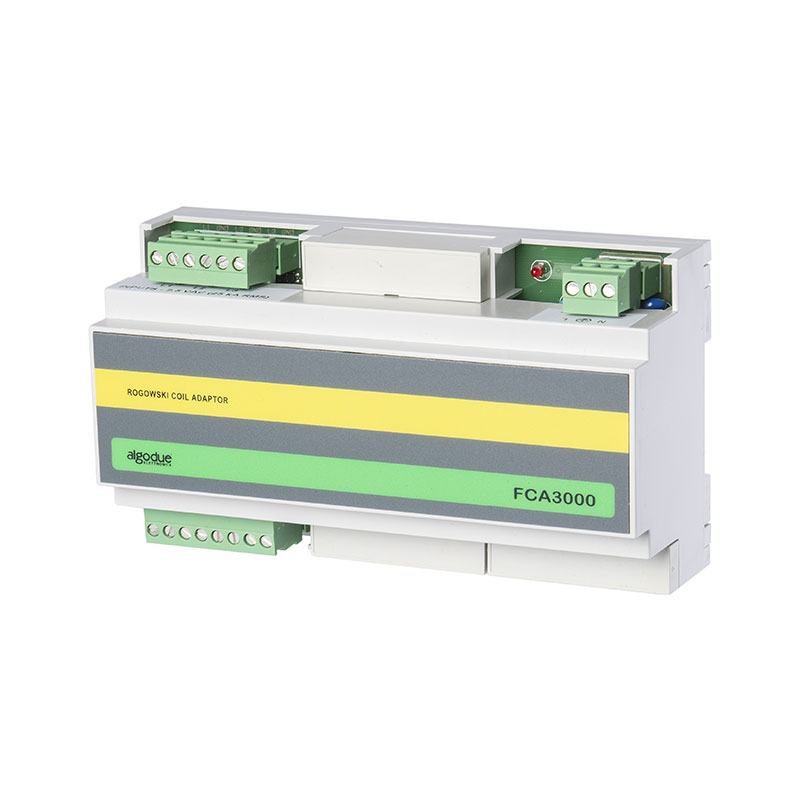

Integratore di segnale FCA3000
FCA3000 è un convertitore di corrente a tre canali con uscite in corrente continua, progettato per convertire le misure rilevate da una bobina di Rogowski in un valore vero RMS.
Il dispositivo è compatibile con ogni modello e dimensione di bobina Rogowski MFC150, adattandosi alle diverse esigenze applicative. La connessione della bobina può avvenire direttamente, senza l’impiego di adattatori aggiuntivi, poiché FCA3000 integra il segnale e realizza lo sfasamento di 90° necessario per la corretta elaborazione della misura.
Con montaggio su guida DIN, FCA3000 dispone di 3 canali indipendenti in ingresso, dedicati al collegamento di tre trasduttori, e di quattro uscite in corrente continua. Tre uscite sono associate ai singoli trasduttori, mentre la quarta fornisce il valore risultante dalla somma dei tre canali di corrente.
FCA3000 può essere utilizzato come interfaccia di misura della corrente con diversi sistemi industriali, tra cui PLC, sistemi SCADA, sistemi di protezione, sistemi di controllo e apparecchiature di misura, offrendo una soluzione flessibile per il monitoraggio e l’integrazione dei segnali di corrente.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Tensione nominale: | 80…260 VCA (45…65 Hz) |
| Consumo: | 3 VA max | |
| Ingressi di misura | Numero: | 3 |
| Tipo: | Per bobine Rogowski con equalizzazione del segnale | |
| Sensibilità: | 100mV/1kA@50Hz (solo se acquistato senza bobina MFC150) | |
| Fondo scala: | – 3000 A – 10000 A – altri valori a richiesta (da 300 A a 300 kA) | |
| Uscite analogiche | Numero: | 4 |
| Tipo: | – 0…20 mA – 4…20 mA – 0…10 VCC | |
| Tempo di risposta: | – 150 ms (standard) – Selezionabile con ponticello da 50 a 150 ms circa | |
| Precisione tipica: | ± 1% lettura ± 0,3% fondo scala | |
| Condizioni ambientali | Temperatura di funzionamento: | Da -10°C a +50°C |
| Temperatura di stoccaggio: | Da -25°C a +60°C | |
| Umidità relativa: | 75% max senza condensa | |
| Caratteristiche contenitore | Materiale: | Contenitore di plastica – noryl UL94-V0 |
| Grado di protezione: | – IP51 (pannello frontale) – IP20 (morsetti) | |
| Morsetti: | Conduttore 2,5 mm² | |
| Dimensione: | 158x94x58 mm | |
| Peso: | 250 g circa | |
| Norme di conformità | Sicurezza: | – Direttive 73/23/CEE e 93/68/CEE – Norma di sicurezza EN61010.1 |
| EMC: | – Direttiva 89/336/CEE e successive modifiche – 93/31/CEE e 93/68/CEE – EN50081-2 – EN50082-2 – EN61326/A1 |
