Integratore di segnale RPS50

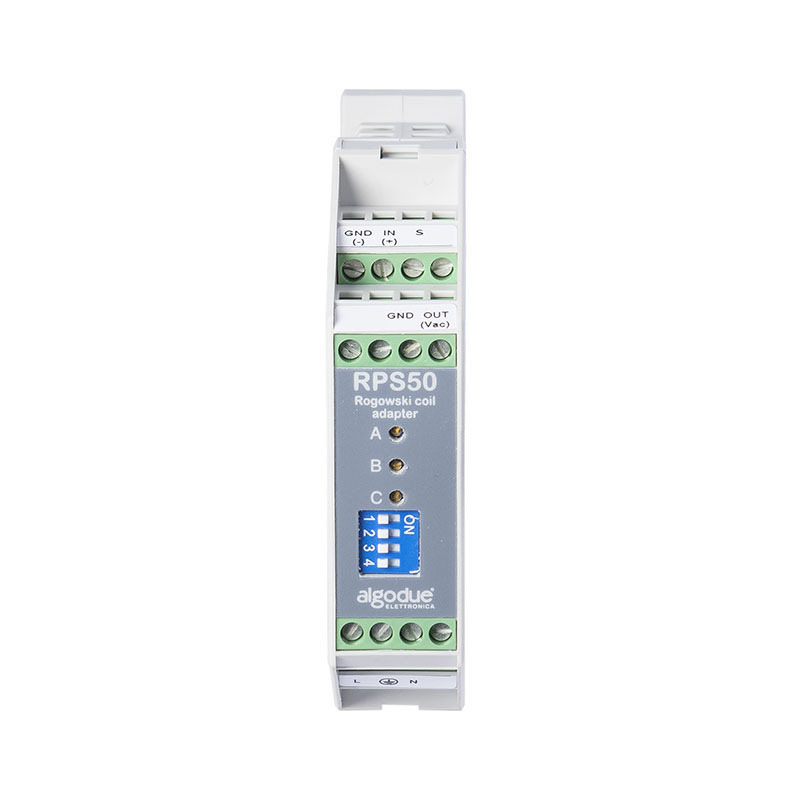

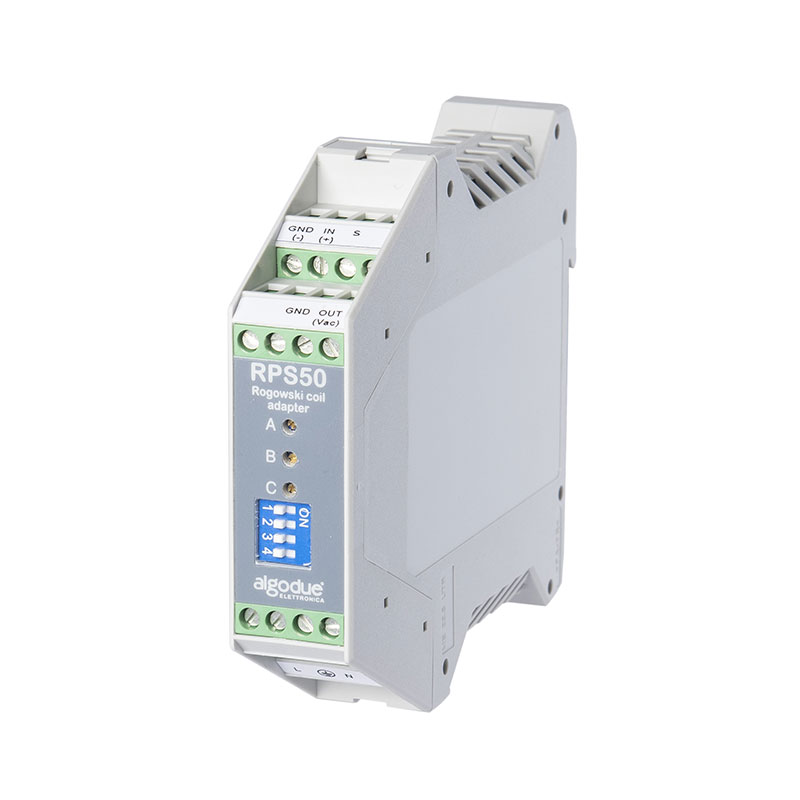

RPS50 è un integratore multiscala per bobine Rogowski con custodia per guida DIN, progettato per essere alimentato direttamente dalla rete elettrica.
Il dispositivo svolge la funzione di equalizzare la risposta in frequenza della bobina Rogowski e di applicare lo sfasamento di 90° al segnale in uscita, operazioni necessarie per ottenere una misura corretta della corrente. È realizzato con un circuito elettronico attivo caratterizzato da basso offset e buona linearità, garantendo precisione e stabilità del segnale acquisito.
RPS50 è compatibile con tutti i modelli e le dimensioni di bobina Rogowski MFC150, offrendo un’elevata flessibilità nella configurazione del sistema di misura.
Il modulo è disponibile con tre configurazioni standard di fondo scala: 0,5 – 2,5 – 10 kA, 2,5 – 10 – 50 kA oppure 10 – 50 – 250 kA. L’abbinamento tra RPS50 e un trasduttore di corrente Rogowski costituisce una soluzione versatile per l’analisi di carichi ad alta potenza, il monitoraggio di correnti impulsive, la misura dell’ondulazione residua su correnti continue e altre applicazioni avanzate di misura della corrente.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Tensione nominale: | 80…250 VCA 50/60 Hz |
| Consumo: | 1.5 VA max | |
| Caratteristiche elettriche | Ingresso: | 1 per bobina Rogowski |
| Livello di ingresso (RMS) (1): | 100mV/1kA@50Hz (solo se acquistato senza bobina MFC150) | |
| Uscita 1: | – 1 VRMS (fattore di cresta 4,5) – 3 VRMS (fattore di cresta 1,5) | |
| Carico per uscita 1: | › 10 kOhm | |
| Uscita 2: | 0…10 VCC (a richiesta: 0…20 mA, 4…20 mA) | |
| Valori di fondoscala: | – 0,5 – 2,5 – 10 kA – 2,5 – 10 – 50 kA – 10 – 50 – 250 kA | |
| Precisione (2): | Migliore di ±1% del fondo scala (non garantito per fondo scala ≤10 mV) | |
| Frequenza (3): | 8 Hz fino a 100 kHz@-3dB | |
| Condizioni ambientali | Temperatura di funzionamento: | Da -10°C a +50°C |
| Temperatura di stoccaggio: | Da -25°C a +70°C | |
| Umidità relativa: | 80% max senza condensa | |
| Caratteristiche meccaniche | Materiale: | Contenitore di plastica |
| Grado di protezione: | IP20 | |
| Dimensione: | 115x100x23 mm | |
| Peso: | 117 g circa | |
| Norme di conformità | Sicurezza: | – Direttive 73/23/EEC e 93/68/EEC – Norma di sicurezza EN61010.1 |
| EMC: | Direttiva 89/366/EEC e successive modifiche | |
| – 93/31/EEC e 93/68/EEC – EN50081-2 – EN50082-2 – EN61326/A1 |
