Integratore multiscala per bobina Rogowski con uscita 1A RPS51

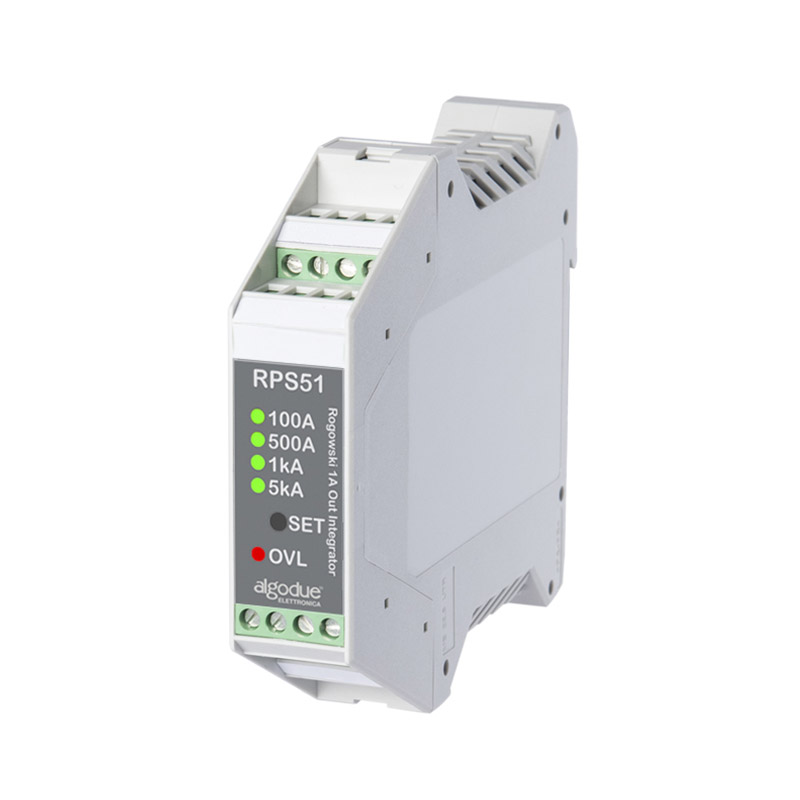

RPS51 è un integratore multiscala per bobine Rogowski con custodia per guida DIN, progettato per essere alimentato direttamente dalla rete elettrica.
Il dispositivo consente di equalizzare la risposta in frequenza della bobina Rogowski e di applicare lo sfasamento di 90° al segnale in uscita, garantendo una corretta elaborazione del segnale di misura. È costituito da un circuito elettronico attivo caratterizzato da basso offset e buona linearità, per assicurare precisione e affidabilità nelle applicazioni di misura.

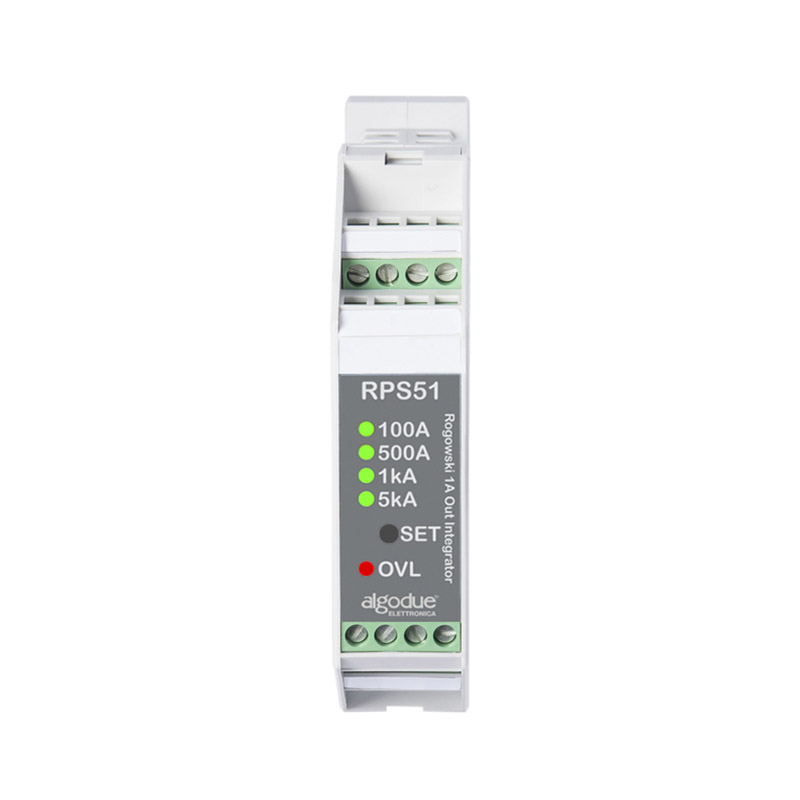

RPS51 può essere abbinato a tutti i modelli e alle diverse dimensioni di bobine Rogowski serie MFC. L’integratore dispone inoltre di un pulsante per la selezione della scala, rendendo semplice e immediata la configurazione del dispositivo.
Sono disponibili fino a quattro scale d’ingresso: 100, 500, 1000, 5000 A, permettendo di coprire un’ampia gamma di applicazioni utilizzando una singola bobina Rogowski abbinata a RPS51.
L’abbinamento tra RPS51 e un trasduttore di corrente Rogowski costituisce una soluzione altamente flessibile per l’analisi di carichi ad alta potenza, il monitoraggio di correnti impulsive, la misura dell’ondulazione residua su correnti continue e altre applicazioni avanzate. La soluzione è particolarmente indicata per analizzatori con ingresso standard da 1 A.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Tipo: | Ausiliaria |
| Intervallo: | 85 … 265 VCA, 50/60 Hz | |
| Consumo: | – 6.5 VA tipico – 20 VA max in condizione di sovraccarico | |
| Sicurezza: | 300 V CAT III | |
| Caratteristiche elettriche | Ingresso: | 100mV/kA@50Hz (valori RMS) con bobina Rogowski MFC140/MFC150 |
| Uscita CA: | 1 A RMS @ fondoscala selezionato | |
| Fattore di cresta: | 2 | |
| Scale selezionabili: | Valori standard: 100 A, 500 A, 1000 A, 5000 A | |
| Banda passante: | 40 – 3200 Hz | |
| Accuratezza: | – 1.5% @ 5% del fondoscala – < 1% @ fondoscala | |
| Errore di fase: | – < 0.1° con intervallo 40 … 150 Hz – < 1° con intervallo 150 … 1000 Hz – < 2° con intervallo 1000 … 3200 Hz | |
| Condizioni ambientali | Temperatura di funzionamento: | Da -25 a +55°C |
| Temperatura di stoccaggio: | Da -25 a +70°C | |
| Caratteristiche meccaniche | Materiale: | Contenitore plastico |
| Grado di protezione: | IP20 | |
| Dimensione: | 115x100x23 mm | |
| Peso: | 122 g circa | |
| Norme di conformità | Direttive: | – 2014/35/EU – 2011/65/EU |
| Sicurezza: | IEC/EN 61010-1:2010-10 | |
| EMC: | IEC/EN 61326-1:2012 |
