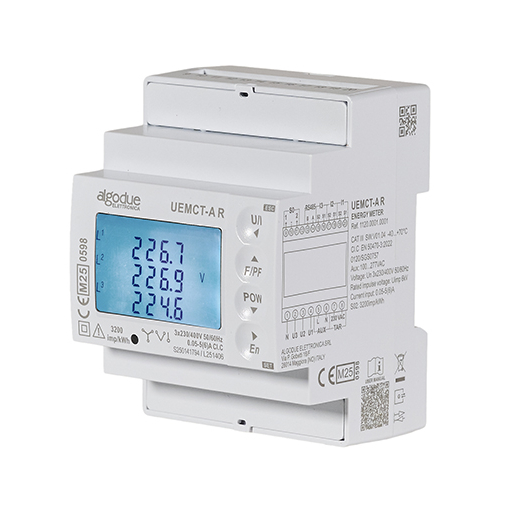

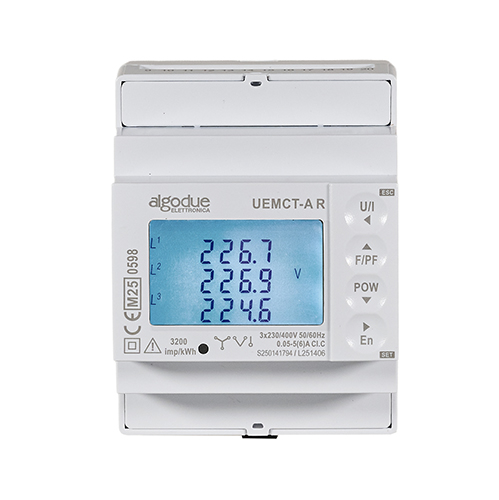

Contatore di energia elettrica trifase UEMCT
UEMCT è un contatore di energia trifase di nuova generazione, progettato per offrire prestazioni elevate e certificato per il funzionamento a temperature fino a 70 °C.
Il dispositivo è progettato per la misura indiretta dell’energia mediante trasformatori di corrente standard da 1/5 A e supporta il collegamento a trasformatori di tensione (TV). È disponibile con interfaccia di comunicazione RS485 Modbus RTU oppure M-Bus, per una facile integrazione con sistemi di monitoraggio e supervisione.
L’UEMCT esegue misure bidirezionali su 4 quadranti per tutte le energie e le potenze. La conformità alla Classe C secondo EN 50470-3 (MID) garantisce un’elevata precisione di misura, rendendolo idoneo per applicazioni di contabilizzazione certificata dell’energia.
Il contatore è compatibile con reti a 2, 3 e 4 fili e assicura misure affidabili anche in presenza di carichi squilibrati.
Il dispositivo integra inoltre due uscite impulsive S0 (una configurabile e una fissa), supporta la gestione di fino a quattro fasce tariffarie, dispone di un LED metrologico per una rapida verifica delle misure e di morsetti sigillabili per garantire una maggiore protezione contro eventuali manomissioni.
È inoltre disponibile un software opzionale dedicato alla configurazione e alla gestione del contatore.
Documenti scaricabili
Specifiche tecniche
| Alimentazione | Tensione: 100…277 VAC |
| Modalità di cablaggio | – Trifase, 4 fili (3 correnti) – Trifase, 3 fili (2 correnti) – Monofase, 2 fili (1 corrente) |
| Tensione e frequenza | Valore nominale: 3×230/400 V 50/60 Hz ±20% |
| Corrente | – Corrente di avviamento (Ist): 0,005 mA – Corrente massima (Imax): 6 A |
| Precisione | – Classe C per energia attiva secondo EN 50470-3 – Classe 2 per energia reattiva secondo EN 62053-23 |
| Comunicazione | RS485 Modbus RTU – Velocità di trasmissione configurabile: 2,4 – 38,4 kbps M-Bus – Velocità di trasmissione configurabile: 600 – 9,6 kbps |
| Uscita S0 | Due uscite optoisolate passive conformi alla norma IEC 62053-31: – S01: completamente programmabile tramite display o protocollo, con peso impulso selezionabile (0,01 / 0,1 / 1 / 10 / 100 / 1000 En/imp) – S02: uscita impulsiva fissa: 3200 imp/kWh |
| Gestione tariffe | Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione |
| Condizioni ambientali | – Temperatura di esercizio: -40°C ÷ +70°C – Temperatura di stoccaggio: -40°C ÷ +75°C – Grado di protezione: IP51 (frontali) / IP20 (morsetti) |
