MiniCE1: datalogger/RTU
per la telelettura dei contatori elettrici
Il dispositivo che porta online i dati del tuo contatore elettrico: autonomo a batteria, senza cablaggi aggiuntivi, con i consumi sempre sotto controllo da remoto.
Autonomo a batteria · Connessione 2G
Uscita a contatto o ottica · Made in Italy
Il prodotto

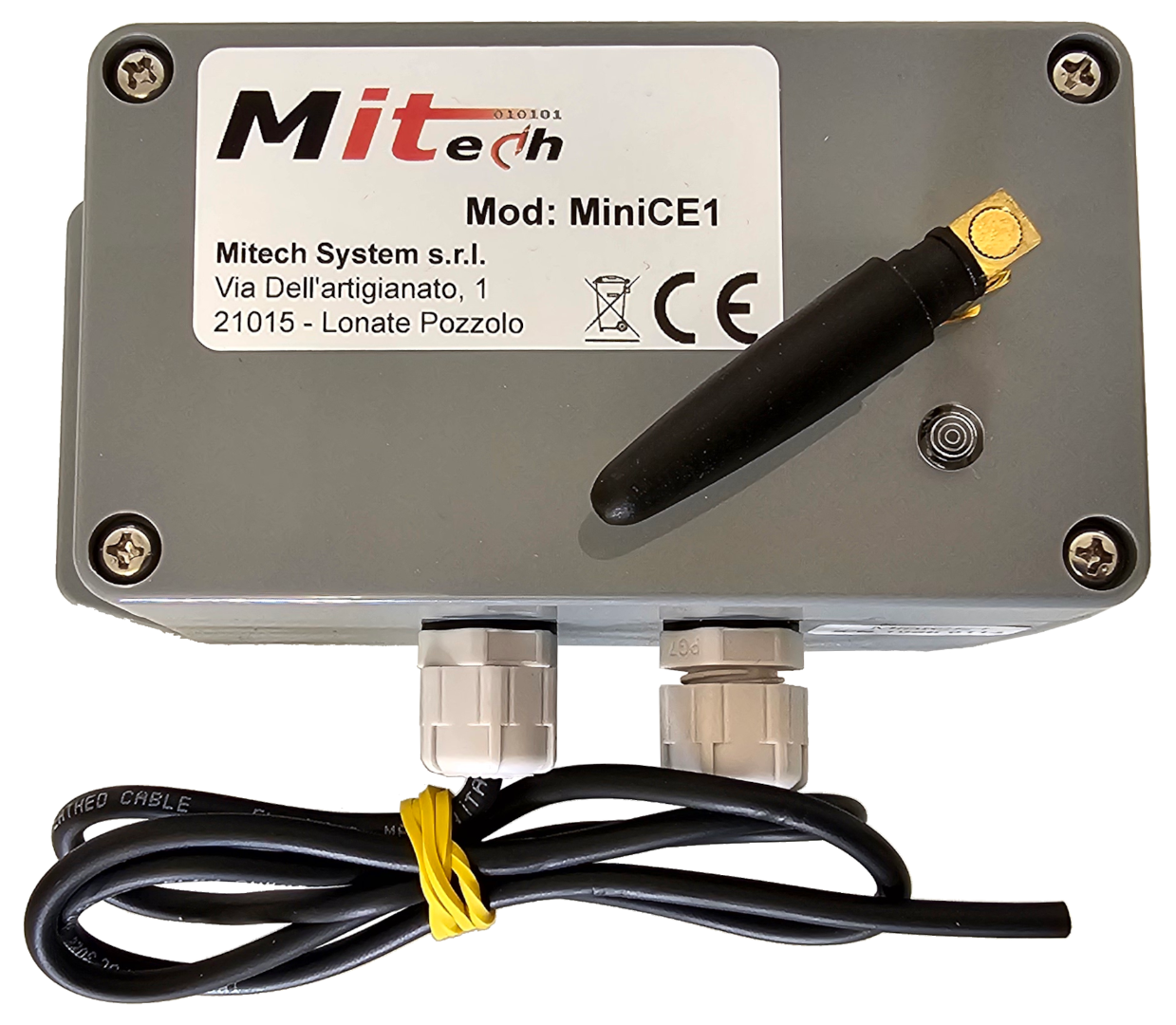

Cos’è MiniCE1?
MiniCE1 è una RTU (Remote Terminal Unit) per il controllo e il monitoraggio remoto di contatori elettrici monofase o trifase dotati di uscita impulsiva, a contatto o ottica. Una soluzione professionale che riunisce in un’unica piattaforma connettività, acquisizione e gestione da remoto del contatore: velocità, sicurezza e affidabilità per il telecontrollo wireless non presidiato.
Acquisisce
Rileva gli impulsi emessi dall’uscita a contatto o ottica del contatore, proporzionali all’energia misurata.
Registra
Memorizza i valori in locale nel datalogger integrato, in modalità Spot o Datalogger.
Trasmette
Invia i dati da 1 a 24 volte al giorno, via rete cellulare, alla piattaforma web centralizzata.
Compatibilità

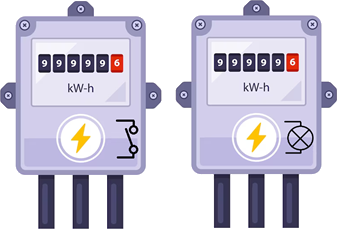

Per contatori con uscita a contatto o ottica
MiniCE1 si collega all’uscita impulsiva del contatore: a contatto digitale, tramite il cavo tripolare da 80 cm, oppure ottica, tramite l’ingresso IrDa.
Si integra con il contatore elettrico già installato, senza infrastrutture aggiuntive né cablaggi estesi.
Uscita a contatto digitale
Uscita ottica
I vantaggi
Più controllo, meno fermi impianto
Quattro vantaggi di MiniCE1 pensati per chi vuole monitorare i consumi da remoto senza complicarsi la vita.
Più efficienza degli impianti
Dati affidabili per una manutenzione proattiva e per evitare fermi macchina non pianificati. La configurazione è intuitiva, alla portata di chiunque.
Anomalie rilevate in tempo
Rileva derive o mancanze, come il funzionamento anomalo di un gruppo elettrogeno, spesso segno di usura o di un guasto in arrivo. Scegli i dati da campionare, le soglie di allarme, i tempi di acquisizione e l’ora di scarico.
Monitoraggio in tempo reale
Dati sempre aggiornati sui consumi per seguire l’andamento energetico, individuare i modelli di consumo, monitorare l’utilizzo nel tempo e scovare le aree in cui si hanno sprechi.
Installazione semplice
Nessuna infrastruttura aggiuntiva né cablaggi estesi: si integra rapidamente con il contatore esistente, risparmiando tempo e costi di installazione.
Disponibilità e gestione dei dati
I tuoi dati, sempre a portata di clic
I dati raccolti da MiniCE1 sono visualizzabili in tempo reale sul portale di Mitech System, da qualsiasi dispositivo:
• grafici multi-traccia, tabelle e sinottici;
• valori memorizzati in locale nel datalogger integrato e poi inviati alla piattaforma di monitoraggio centralizzata.

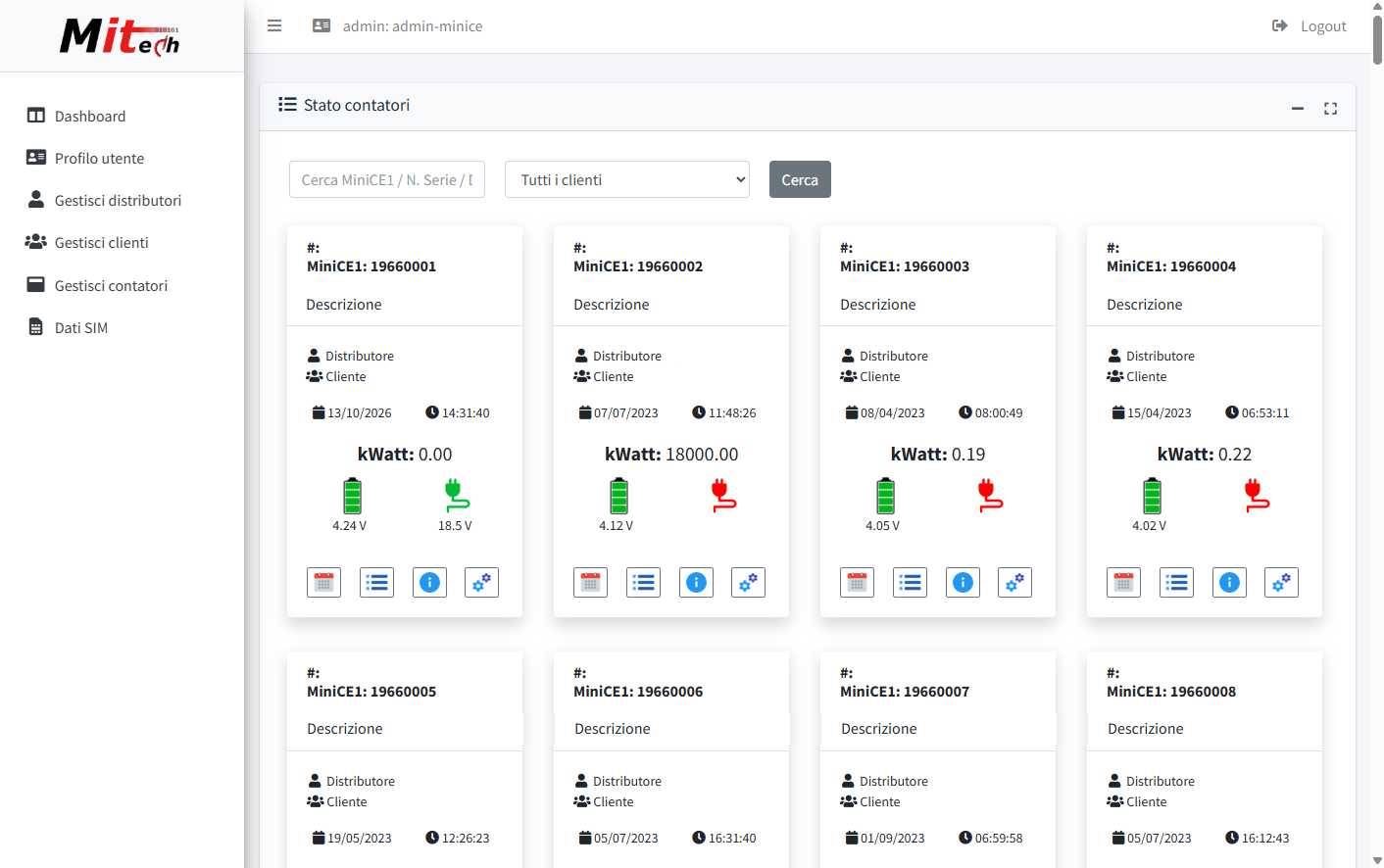

Il portale di telelettura di Mitech System S.r.l.: stato dei dispositivi MiniCE1.
Hai domande sul nostro MiniCE1?
I tecnici di Mitech System sono a disposizione per rispondere a tutti i dubbi e le domande sui nostri prodotti.
Come funziona MiniCE1?
Dal contatore al portale in tre passaggi
1
Impulsi
Il contatore emette impulsi proporzionali all’energia misurata, tramite uscita a contatto o ottica.
2
Registrazione
MiniCE1 acquisisce gli impulsi e li memorizza nel datalogger integrato, in modalità Spot o Datalogger.
3
Telelettura
I dati sono inviati da 1 a 24 volte al giorno via rete cellulare alla piattaforma web centralizzata.
Collegamento al contatore

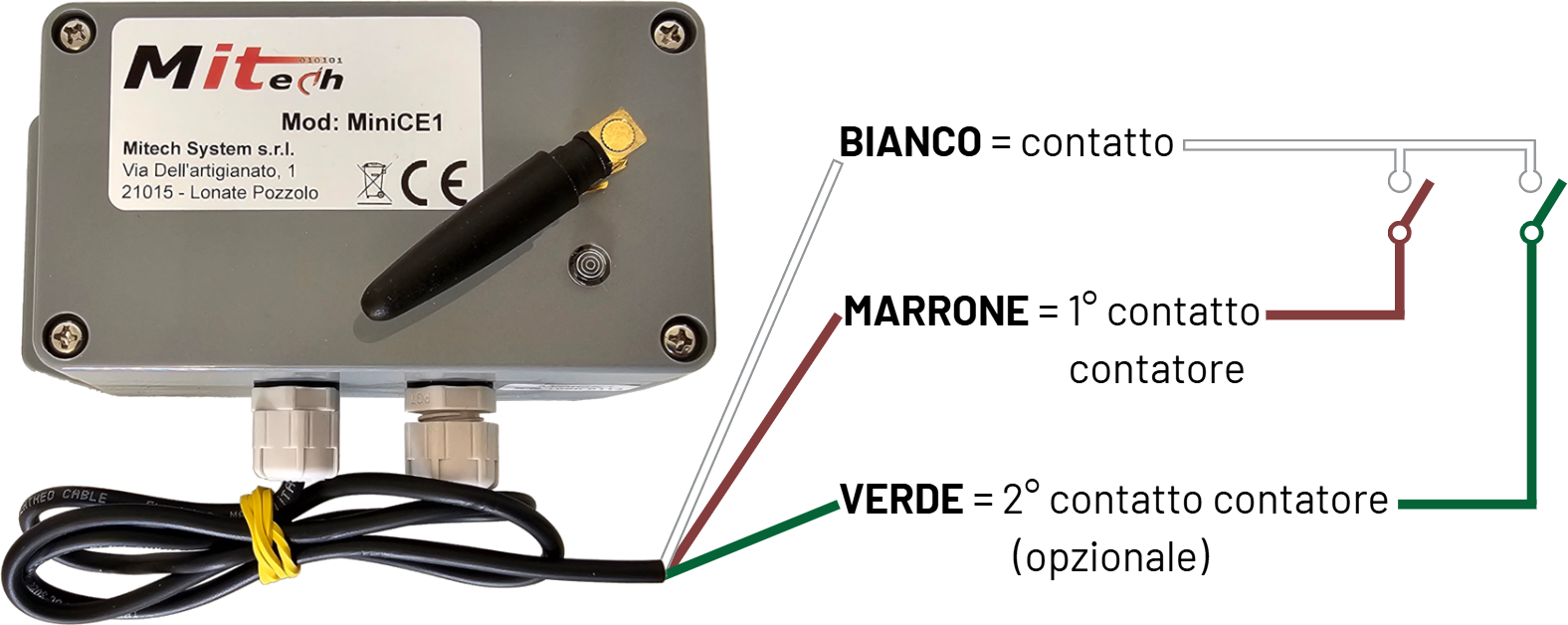

Tre fili, un solo cavo
MiniCE1 si collega al contatore con un cavo tripolare lungo 80 cm: ogni filo ha una funzione precisa.
Messa in servizio di MiniCE1
Installazione in quattro passi
1
Posizionare MiniCE1 vicino al contatore e poi fissarlo: il cavo tripolare è lungo 80 cm.
2
Collegare i fili del cavo ai contatti del contatore: bianco al comune, marrone al 1° contatto, verde al 2° (se usato).
3
Alimentare il dispositivo a 8–30 V DC, rispettando la polarità sui morsetti interni.
3
Collegare la batteria interna che garantirà l’autonomia del MiniCE1 anche in caso di mancata alimentazione.
4
Verificare sul portale web dedicato di Mitech System che le letture arrivino correttamente.

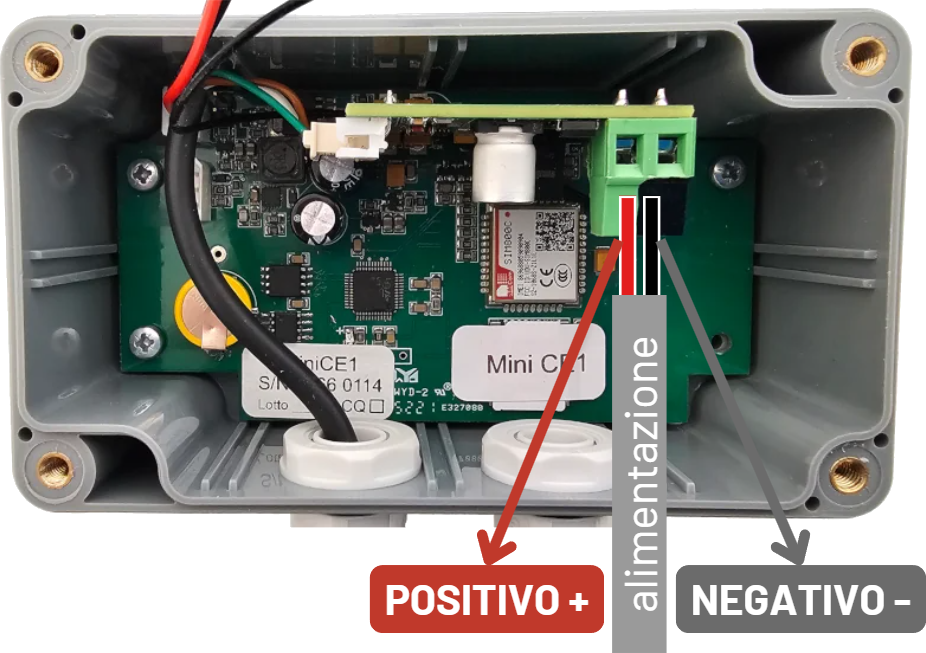

Interno di MiniCE1: morsetti di alimentazione 8–30 V DC.
Dati tecnici
Specifiche tecniche
Specifiche tecniche
CPU
STM32 ARM® Cortex®-M0 con Flash e SRAM integrate
RAM
64 KB
Flash
16 MB
(opzionale 32 MB)
Modem
2G Quad band GSM/GPRS
Ingresso digitale
2, non isolati, 0–10 V
Ingresso ottico IrDa
1
Acquisizione dati
– Modalità Spot
– Modalità Datalogger
Invio dati
Da 1 volta a 24 volte al giorno
Autonomia (sopravvivenza)
45 giorni
con 1 connessione/settimana
SPECIFICHE ELETTRICHE
Alimentazione
8…30 Volt DC
Batteria di back-up
Li-Ion 3,6 V 1400 mAh
Assorbimento in Wait
0,02 mA
Assorbimento massimo
500 mA
SPECIFICHE MECCANICHE
Peso
275 g
Dimensioni
(L x W x H)
65 x 115 x 55 mm
Contenitore
Plastico ABS, IP67
fino a 1 metro per 2 giorni
Cavo
Tripolare, 80 cm
(collegamento al contatore elettrico)
Temperatura di stoccaggio
−40 °C … +85 °C
Temperatura di esercizio
−40 °C … +70 °C
Umidità
5 % … 95 %
(non condensante)

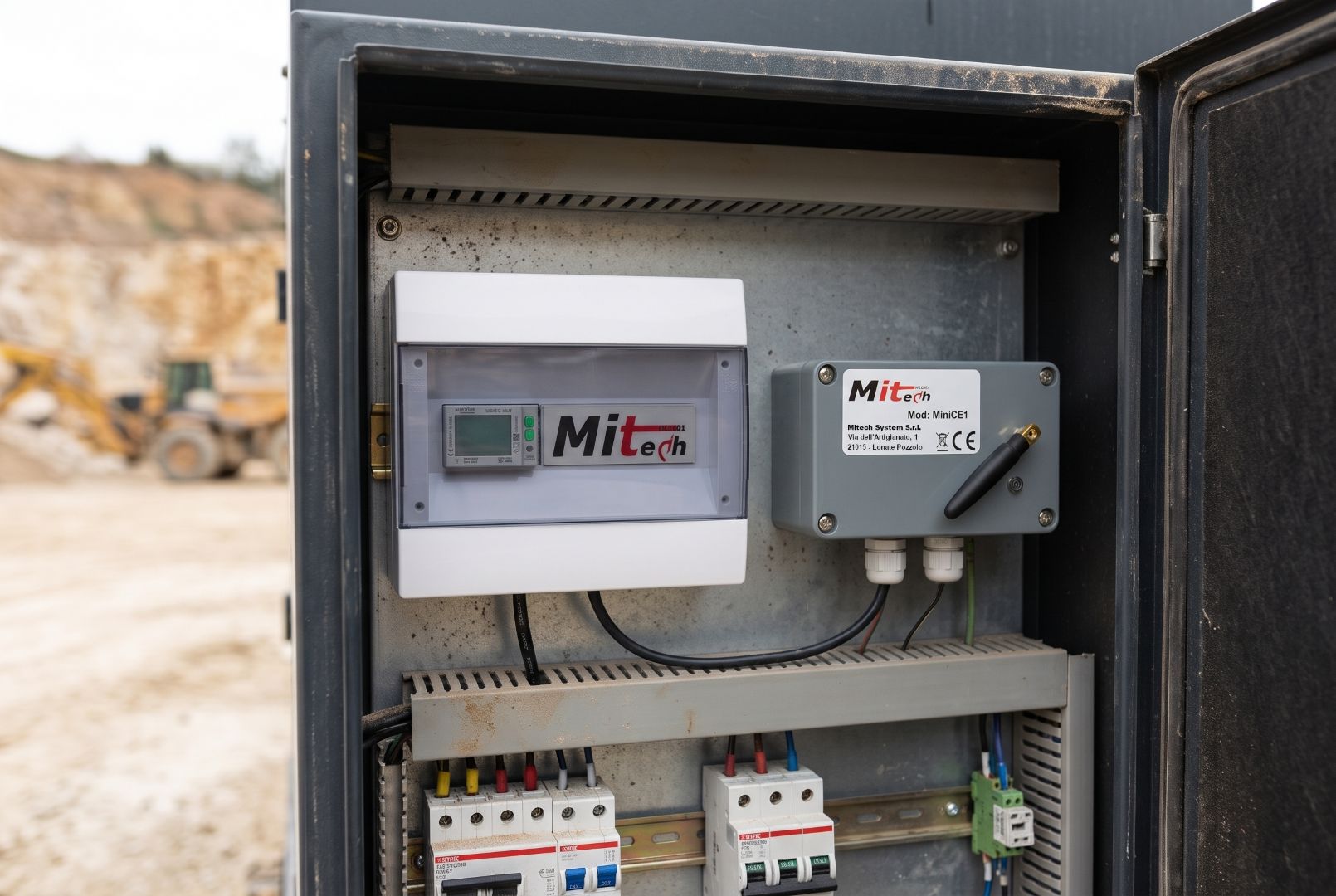

Abbinalo a PowerMeter
La telelettura ideale per il tuo gruppo elettrogeno
MiniCE1 è la scelta ideale per la telelettura dei contatori assemblati PowerMeter di Mitech System, installati nei gruppi elettrogeni.
PowerMeter è infatti già predisposto in fabbrica con due fili dedicati per il collegamento a un sistema di telelettura da remoto.
Serve una consulenza per il tuo impianto?
Il nostro team può aiutarti a scegliere i dispositivi più adatti al tuo gruppo elettrogeno.
Articoli dal blog
Se vuoi approfondire il funzionamento e i vantaggi del nostro PowerMeter abbinato a MiniCE1, ti invitiamo a leggere questi articoli tratti dal nostro blog.

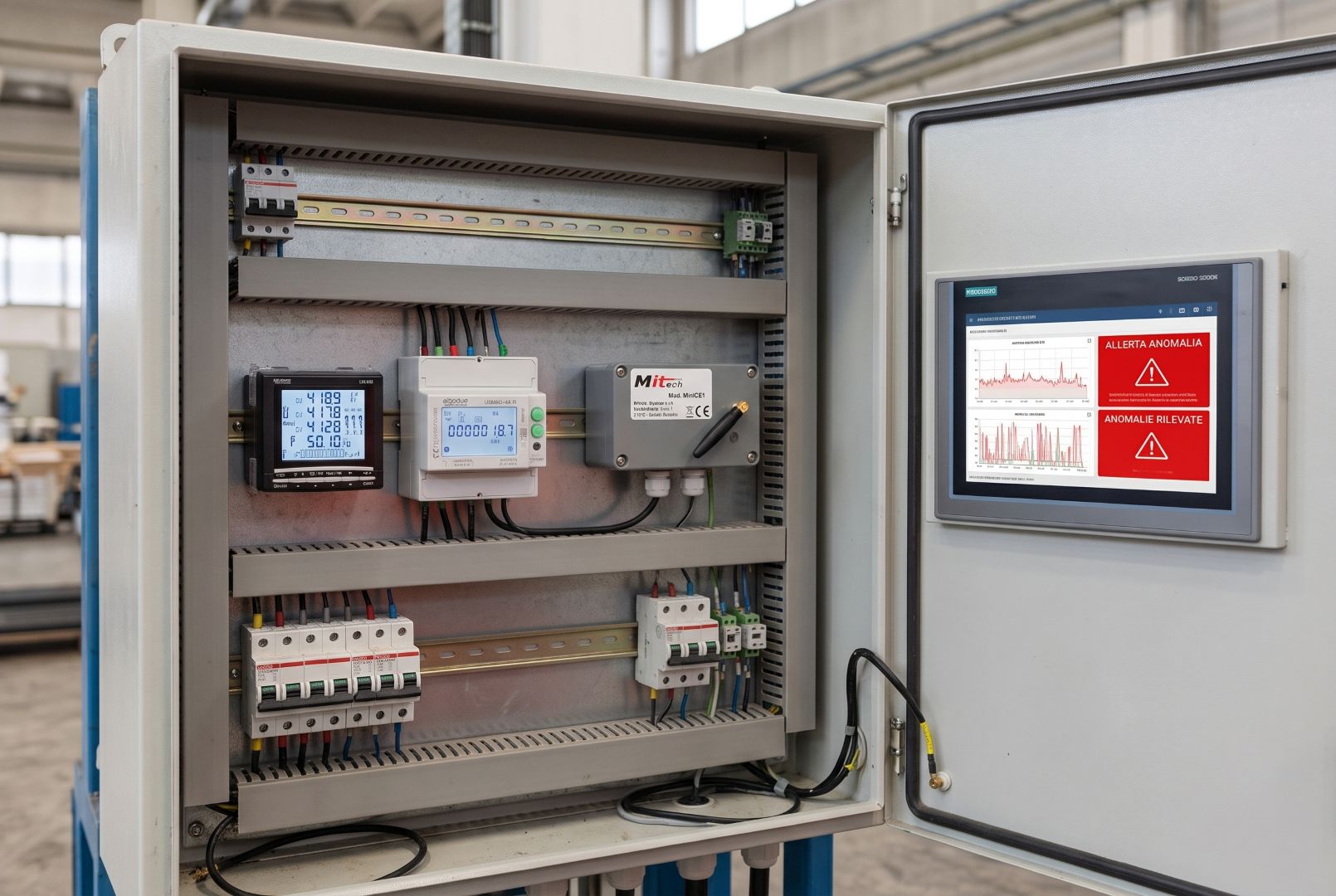

Anomalie nei consumi elettrici: come individuarle attraverso il monitoraggio remoto
